图解空调器与电冰箱维修的核心在于通过直观的图示和步骤分解，快速定位故障点并掌握操作技巧，以下是针对两类家电常见故障的图解式维修指南，涵盖结构原理、故障判断及实操步骤。
空调器维修图解
空调器故障多集中在制冷系统、电路控制和通风部件，维修前需断电并确认型号,参考电路图和管路图进行操作。
不制冷故障排查
-
图解步骤：
（1）打开室内机外壳，目测滤网是否堵塞（图1：滤网脏污状态示意图）；
（2）使用万用表检测压缩机接线端子电压（图2：万用表测电压接线图），若无220V输出，检查遥控器信号接收板（图3：接收板电路标注图）；
（3）若电压正常，用压力表测系统压力（图4：压力表连接管路示意图），压力低于0.3MPa说明制冷剂泄漏，需查漏后补加。 -
常见故障点：
| 故障现象 | 可能原因 | 解决方案 |
|----------------|------------------------|------------------------------|
| 压缩机不启动 | 电容失效 | 更换同规格启动电容（图5：电容位置图） |
| 制冷剂不足 | 管路接口泄漏 | 检漏后焊接并抽真空保压 |
| 风机不转 | 电机绕组开路 | 用万用表测阻值（图6：电机检测点） |
异响故障处理
- 图解重点：
室内机异响多因风扇叶片变形（图7：叶片变形对比图），需更换；室外机异响常见于压缩机减震垫老化（图8：减震垫安装位置图）,更换时注意对角拧螺丝。

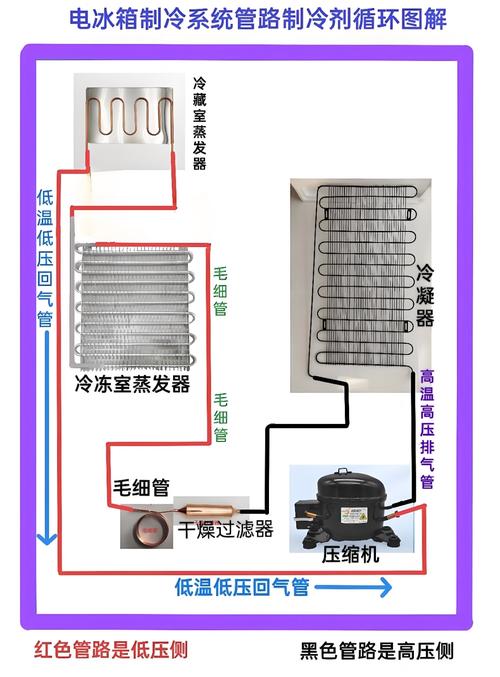

电冰箱维修图解
电冰箱故障主要涉及制冷循环、温控系统和电气部件,维修时需区分直冷与风冷机型。
不制冷故障
-
图解流程：
（1）检查温控器旋钮位置（图9：温控器档位示意图），确保非“关机”档；
（2）用万用表测压缩机启动器（图10：启动器电路图），若阻值无穷大需更换；
（3）观察蒸发器是否结霜（图11：正常结霜状态图），若仅冷藏室制冷，说明制冷剂泄漏，需查漏补焊。 -
关键部件检测：
| 部件 | 检测方法 | 正常值 |
|--------------|------------------------------|----------------------|
| 干燥过滤器 | 在管路接口处测温差（图12） | 进出口温差≤5℃ |
| 温控器 | 拆下后调节旋钮测通断（图13） | 0℃档位断路，5℃档位导通 |
结冰故障处理
- 图解技巧：
门封条不严导致漏冷（图14：门封条漏光检测图），可加热修复；排水孔堵塞（图15：排水孔位置图）需用铁丝疏通,避免冰霜积压。
维修注意事项
- 安全规范：涉及制冷剂操作时需佩戴护目镜，使用专用真空泵（图16：真空泵连接示意图）；
- 工具准备：必备压力表、万用表、焊枪及制冷剂钢瓶（图17：维修工具组合图）；
- 图解资料：维修时需对照厂家提供的爆炸图（图18：某型号空调爆炸图）拆卸,避免装反部件。
相关问答FAQs
Q1：空调器制冷效果差，但压力正常，如何通过图解判断？
A1：重点检查通风系统（图19：通风道风量检测图），若出风口温度偏高，可能是蒸发器脏堵（图20：蒸发器脏污特写图），需清洗翅片；若风量正常，检查室外机散热片（图21：散热片积灰对比图），清理后故障可排除。
Q2：电冰箱冷藏室结冰，但冷冻室正常，如何定位故障点？
A2：优先检查温控器感温管（图22：感温管安装位置图），若感温管脱落或接触不良，会导致温控器误判，需重新固定（图23：感温管固定示意图）；若正常，则检查化霜加热器（图24：加热器阻值检测点）,阻值无穷大需更换。
