315MHz遥控器维修是一项需要耐心和细致操作的技术工作，这类遥控器广泛应用于车库门、汽车遥控、智能家居设备等领域，其核心工作原理是通过无线电信号发射电路将编码信号以315MHz的频率发送出去，由接收设备解码后执行相应指令，维修时需遵循“先外后内、先简后繁”的原则,逐步排查故障原因。
故障初步判断与外观检查
在拆解遥控器前，首先应进行基本功能测试，若遥控器完全无反应，需检查电池是否电量耗尽或接触不良；若遥控器时好时坏，可能是电池弹簧片氧化或电池本身性能下降，外观检查时，注意观察遥控器外壳是否有裂缝、按键是否卡死，以及天线是否完好无损，对于防水型遥控器，还需检查密封胶条是否老化,避免因进水导致内部电路短路。
内部电路检修
电池与供电电路
电池是遥控器最常见的故障点，使用万用表测量电池电压，正常应为1.5V（AA/AAA电池）或12V（23A电池），若电压明显偏低需更换新电池，检查电池仓内的弹簧片是否因氧化或变形导致接触不良，可用细砂纸轻轻打磨氧化层，或用尖嘴钳调整弹簧片角度,确保与电池紧密贴合。
发射电路核心元件

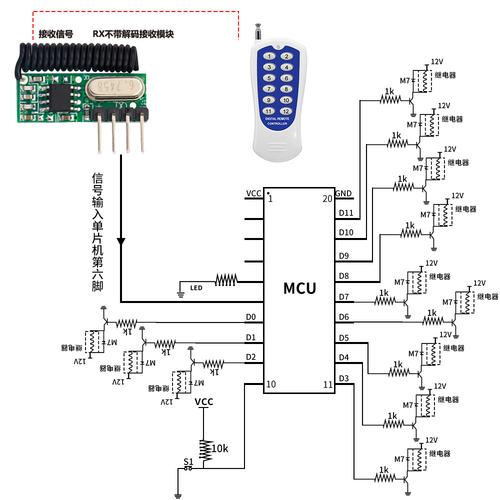

315MHz遥控器的发射电路主要由晶振、编码芯片、放大三极管及发射模块组成，这些元件的故障率较高,需重点排查：
- 晶振：作为频率基准元件，若损坏会导致发射频率偏移，可用示波器测量晶振两端是否有振荡波形（正常频率为315MHz），若无波形,需更换同型号晶振。
- 编码芯片：常见型号如PT2262、EV1527等，若芯片损坏，遥控器无法输出编码信号，可通过测量芯片电源引脚（VCC）和接地引脚（GND）之间的电压是否正常（通常为3V-12V）,并用示波器查看数据输出端是否有脉冲信号。
- 发射模块：模块外观是否有破损，焊接点是否虚焊，可用万用表测量模块供电端与接地端的电阻，若短路或阻值异常,需更换模块。

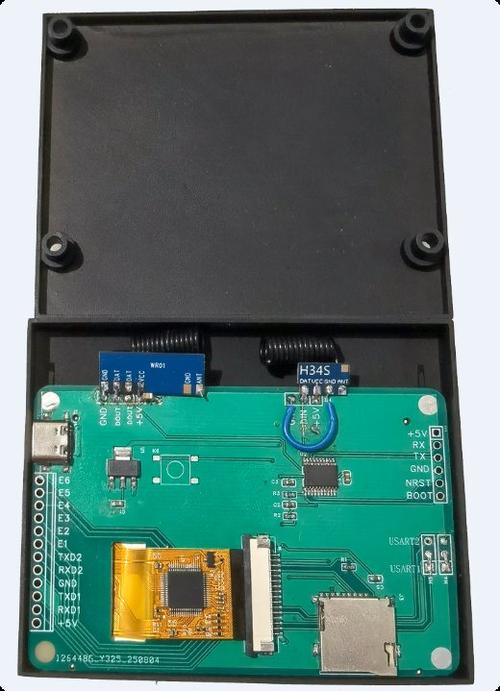

焊接与线路检查

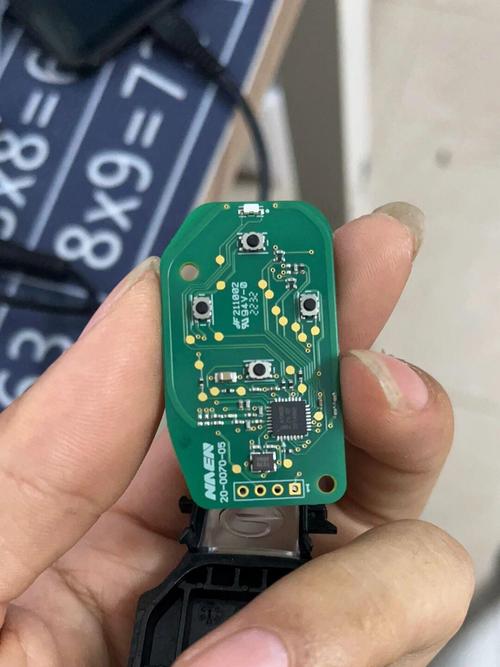

长时间使用可能导致遥控器内部焊点开裂或线路断裂，使用放大镜仔细检查电路板上的焊点，特别是按键触点、电池接口和元件引脚处，发现虚焊或脱焊需重新焊接，对于多层电路板，需用万用表二极管档测量线路是否导通,重点排查按键到编码芯片之间的信号通路。
常见故障与维修方法
以下是315MHz遥控器常见故障及对应的维修措施,可通过下表快速定位问题：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 按键无反应 | 电池电量不足 | 更换新电池，清洁电池仓 contacts |
| 发射距离缩短 | 天线接触不良或老化 | 重新焊接天线接口，或更换同长度导线（长度约17cm，对应315MHz波长） |
| 部分按键失灵 | 按键触点氧化或线路断裂 | 用酒精棉清洁触点，或焊接断裂线路 |
| 遥控器干扰其他设备 | 发射频率偏移 | 更换晶振，调整可调电容（若有） |
| 指令执行错误 | 编码芯片损坏 | 更换同型号编码芯片，注意地址码与原码一致 |
维修后的测试与注意事项
维修完成后，需使用频谱仪或示波器验证发射信号频率是否准确（315MHz±0.1MHz），同时测试遥控器的有效控制距离（通常应不小于10米），若条件有限，可通过手机摄像头（315MHz信号在摄像头中可见白光）辅助判断是否发射信号，维修时需注意静电防护，避免人体静电击穿敏感元件，焊接时电烙铁温度控制在350℃以下，焊接时间不超过3秒,防止元件过热损坏。
相关问答FAQs
Q1：315MHz遥控器维修时如何判断编码芯片是否损坏？
A1：判断编码芯片是否损坏可通过以下步骤：1）测量芯片VCC和GND引脚电压是否正常；2）用示波器查看数据输出端（通常为DOUT或DATA）是否有编码脉冲信号，若无信号且外围电路正常，则芯片可能损坏；3）替换法：用同型号编码芯片替换测试，若恢复正常则确认原芯片损坏，注意更换时需保持地址码、数据码与原芯片一致,否则无法配对接收设备。
Q2：遥控器发射模块更换后仍无法工作，可能的原因是什么？
A2：更换发射模块后仍无法工作，常见原因包括：1）模块供电电压不匹配，需确认模块工作电压（3V或5V）与遥控器电池电压一致；2）模块焊接错误，特别是极性不能接反，发射模块的电源（VCC）、接地（GND）和数据（DATA）引脚需正确连接；3）编码芯片输出信号异常，需用示波器测量数据引脚是否有信号输出至模块；4）模块本身质量问题，建议更换不同批次的产品测试，检查天线是否牢固连接，天线长度是否符合315MHz波长要求（约17cm）。
