等离子电视机作为曾经的高端显示设备，其核心部件之一是SC板（逻辑控制板），负责信号处理、时序控制及电源管理等功能，当SC板出现故障时，可能导致电视机无法开机、图像异常、声音失真等问题，需通过专业维修流程进行排查与修复，以下是等离子电视机SC板维修的详细内容，涵盖故障判断、维修步骤、常见问题处理及注意事项。
SC板故障的常见表现与初步判断
SC板故障通常表现为以下几种现象,需结合其他部件状态初步判断故障范围：
- 完全无反应：按下电源键后指示灯不亮，整机无任何声音或图像，可能涉及SC板供电异常或自身损坏。
- 指示灯亮但无法开机：电源指示灯正常，但屏幕无光栅，伴随“嘀嘀”报警声，多为SC板与主板、电源板通信故障。
- 图像异常：屏幕出现花屏、横纹、色彩失真或部分区域黑屏，可能是SC板输出的时序信号或LVDS信号异常。
- 功能失控：遥控器或按键失灵，菜单无法调出，需排除遥控器及按键板故障后，重点检查SC板的控制信号输出电路。
初步判断方法：
- 目视检查：观察SC板是否有明显元件烧毁、鼓包、虚焊或电容漏液现象，重点检查电源管理芯片、接口针脚是否氧化。
- 测电压法：使用万用表测量SC板输入供电电压（如+5V、+12V、+3.3V）是否正常，若电压缺失或波动过大，需沿供电线路排查电源板及保险电阻。
- 信号注入法：通过信号发生器输入标准视频信号，观察屏幕是否响应，若仍无图像，则可能为SC板信号处理模块故障。
SC板维修工具与准备工作
维修前需准备以下工具及资料，确保操作安全与效率：
| 工具名称 | 用途 |
|--------------------|--------------------------------------------------------------------------|
| 万用表（数字式） | 测量电压、电阻、通断，判断供电及元件是否损坏 |
| 示波器 | 检测SC板输出的时钟信号、LVDS信号、行场同步信号是否正常 |
| 电烙铁（恒温） | 拆焊贴片元件，建议选用尖头烙铁（温度300-350℃） |
| 热风枪 | 拆焊集成芯片（如主控CPU、存储器），需配合助焊剂使用 |
| 编程器（可选） | 若SC板存储器（如Flash芯片）数据丢失，需重新刷写固件 |
| 绝缘工具、防静电手环 | 防止静电击穿精密元件，操作前务必佩戴 |
准备工作：
- 断开电视机电源，等待高压电容充分放电（约10分钟），避免触电风险。
- 记录SC板型号（通常标注于电路板标签，如“PSC-01A”），查找对应图纸或维修手册，明确关键测试点位置。
- 备用元件：准备易损件（如滤波电容、稳压芯片、晶体管）及同型号SC板（用于替换法测试）。

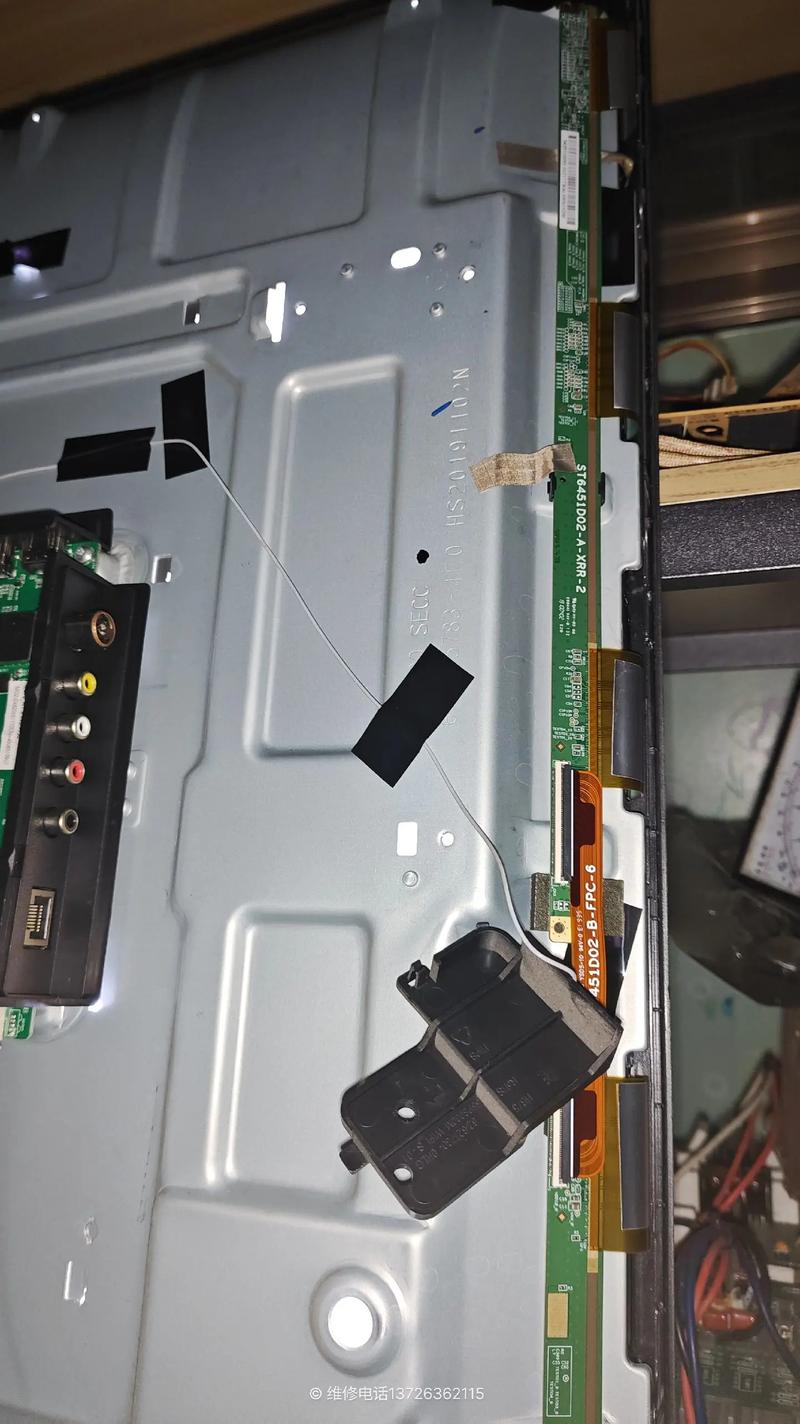

SC板维修步骤详解
供电电路检修
供电是SC板工作的基础，需依次检查输入电源、电压转换及滤波电路：

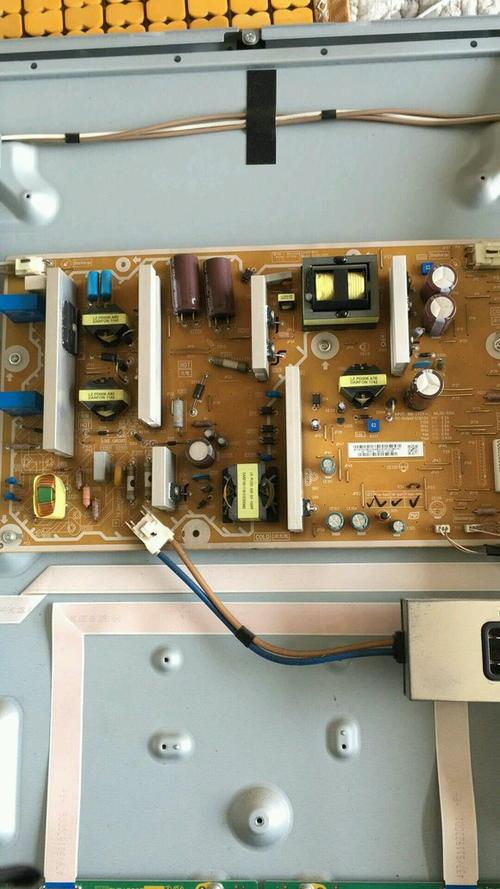

- 输入电源检查：测量电源板送至SC板的接口电压（如+12V主供电），若电压为0，需检查电源板输出及排线是否松动；若电压偏低，排查线路上的压敏电阻、保险电阻是否短路。
- 电压转换电路：SC板内部通过LDO（低压差线性稳压器）或DC-DC转换电路生成+3.3V、+2.5V等电压，重点测量芯片（如AMS1117-3.3）输出脚：
- 若输出电压为0，检查输入电压是否正常，及芯片是否虚焊或损坏；
- 若电压波动大，排查滤波电容（如10μF/16V）是否失效（可用万用表电容档测试或替换法验证）。
信号处理电路检修
信号处理电路包括视频解码、时序控制、LVDS输出等模块，需结合示波器逐级检测：
- 视频输入信号：测量AV/HDMI接口到解码芯片（如VPC3230）的信号波形，若无输入信号，检查接口及耦合电容是否开路。
- 时序控制信号：检测主控CPU（如MT5365）输出的行场同步信号（HSYNC/VSYNC），正常情况下HSYNC为15kHz脉冲波，VSYNC为50Hz脉冲波，若异常需更换CPU或重写固件。
- LVDS信号输出：测量LVDS输出接口（通常为30针或40针）的差分信号（如RX0+、RX0-），正常波形为0.8Vpp的方波，若无信号或波形畸变，检查LVDS驱动芯片（如THC63LVD1032）及排线连接。
存储器与控制电路检修
存储器（如25L1605）用于存储电视机配置参数，故障后可能导致“开机黑屏”或“功能紊乱”：
- 数据检测：通过编程器读取存储器数据，与正常数据对比，若数据丢失或错乱，需重新刷写固件。
- 通信电路：检查CPU与存储器之间的I2C总线（SCL/SDA），用示波器测量波形（正常为5V方波），若总线拉低（持续0V），排查存储器是否短路或上拉电阻损坏。
元件级故障修复
- 虚焊补焊：对SC板上的大电流元件（如电源接口、LVDS驱动芯片）及IC引脚进行补焊，使用松香助焊，避免虚焊导致接触不良。
- 电容更换：若发现电容鼓包、漏液或容量下降（如1000μF/25V滤波电容），需更换同参数电容，注意正负极性。
- 芯片更换：若确认主控CPU、存储器或电源管理芯片损坏，需使用热风枪拆焊（温度350℃，风速中档），更换后检查相邻元件是否因高温损坏。
维修注意事项
- 安全第一：等离子电视机内部存在高压部件（如维持电源、驱动板），维修时务必断开电源并放电，避免触碰高压部分。
- 防静电措施：SC板上的CMOS芯片对静电敏感，操作前需佩戴防静电手环，工作台铺防静电台垫。
- 元件替换原则：替换元件需确保参数一致（如耐压值、容量、封装），代用时需查阅 datasheet，避免因参数不匹配导致二次故障。
- 软件故障处理：若硬件正常但功能异常（如无台、死机），需通过串口或USB接口连接电脑，尝试升级SC板固件（需厂家提供固件文件）。
相关问答FAQs
问：等离子电视机SC维修时，如何判断是SC板故障还是电源板问题？
答：可通过“电压交叉测试法”判断：断开SC板与电源板的连接，测量电源板输出电压是否正常（如+12V、+5V），若电压异常，故障在电源板；若电压正常但连接SC板后电压骤降或为0，则可能是SC板内部短路（如滤波电容击穿），需重点排查SC板供电输入端。
问：SC板上的存储器数据丢失，能否用编程器直接复制同型号电视机的存储器数据？
答：不建议直接复制，不同电视机的存储器数据可能因硬件版本（如屏幕型号、主板批次）存在差异，直接复制可能导致“白屏”或“无法识别屏幕”，需使用厂家提供的原始固件文件，通过编程器重新刷写,或备份同型号且硬件版本一致的电视机数据后写入。
