电路板通孔腐蚀是电子维修中常见的问题，主要由于环境潮湿、化学物质残留或电流电解导致铜箔与孔壁之间的连接失效，进而引发断路或信号传输异常，维修此类问题需要精细的操作和规范的流程,以下是详细的维修步骤及注意事项。

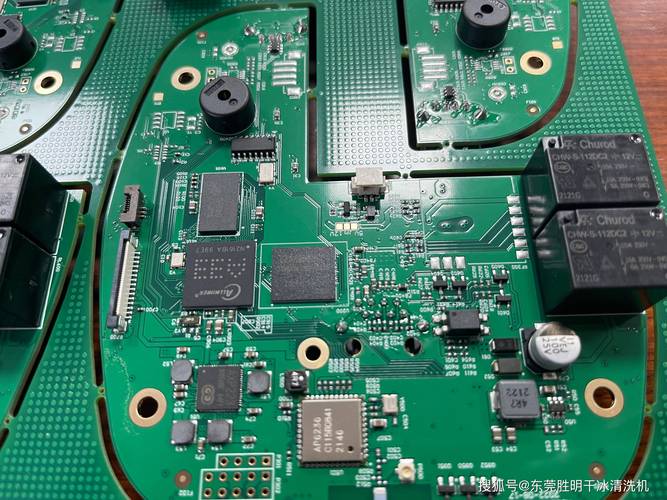

准备工作
维修前需准备工具和材料，包括：放大镜或显微镜（用于观察腐蚀程度）、锋利的刀片或刮刀（清理腐蚀物）、酒精或专用清洗剂（清洁表面）、导电银浆或环氧树脂铜胶（修复导电通路）、细砂纸（打磨表面）、万用表（测试导电性）、防静电手环（避免静电损伤）以及防护手套和口罩（防止化学物质伤害），确保操作环境通风良好，光线充足,避免在灰尘过多的环境中进行。

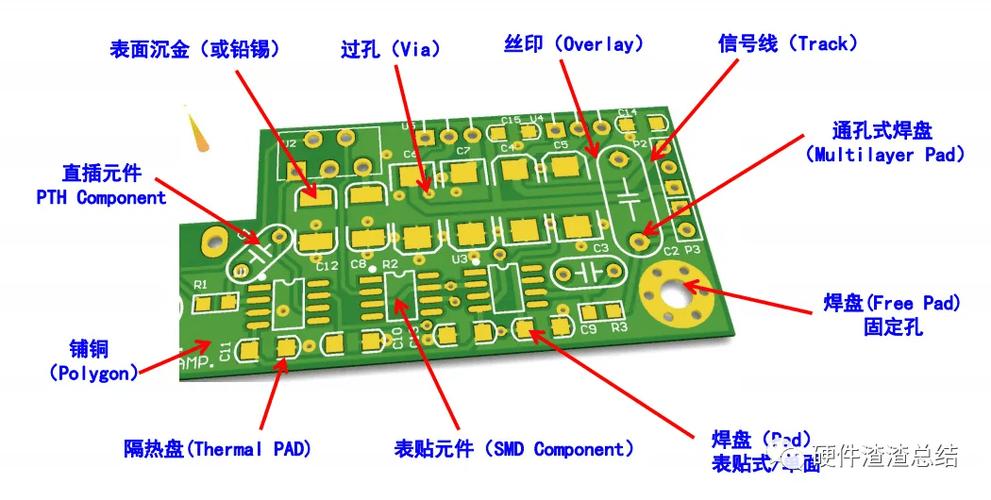

评估腐蚀程度
首先通过目视检查和万用表测试确定腐蚀范围，轻微腐蚀表现为孔壁铜箔变薄或局部发黑，严重腐蚀则可能导致孔壁完全断裂或铜箔脱落，使用万用表的通断档位测量通孔两端是否导通，若电阻无穷大或数值异常，说明已断路，同时需检查相邻线路是否因腐蚀蔓延受损,避免修复后出现新问题。
清理腐蚀区域
- 机械清理：用锋利的刀片轻轻刮除通孔内的腐蚀产物和松动的铜箔，避免用力过猛导致孔壁扩大，对于顽固腐蚀物，可用牙签或细针配合酒精反复擦拭，直至露出新鲜的铜质表面。
- 化学清洗：若腐蚀严重，可用棉签蘸取少量稀盐酸（浓度10%以下）或专用电路板清洁剂，快速点涂腐蚀区域，随后立即用大量清水冲洗并吹干，注意化学清洗需在通风环境下进行，避免接触皮肤。
- 表面打磨：用细砂纸（800目以上）轻轻打磨通孔周围的铜箔，去除氧化层,确保后续导电材料附着牢固。
修复导电路径
根据腐蚀程度选择修复方式：
- 轻微腐蚀：若孔壁仍有部分残留铜箔，可用导电银浆填充通孔，用针头或细竹签蘸取少量银浆，均匀涂抹于孔壁及周围铜箔上，确保完全覆盖腐蚀区域，银浆需完全固化（通常24小时），期间避免触碰。
- 严重腐蚀：若通孔完全断裂，需采用“跳线法”修复，取一段直径0.1-0.3mm的漆包线，两端去除绝缘漆，分别焊接在通孔两端的焊盘上，焊接时使用低温焊锡（熔点约180℃），避免高温损伤电路板。
以下是修复方式对比表：
| 修复方式 | 适用情况 | 优点 | 缺点 |
|---|---|---|---|
| 导电银浆填充 | 轻微腐蚀、孔壁未完全断裂 | 操作简单，无需焊接 | 强度较低，大电流场景可能不适用 |
| 跳线法修复 | 严重腐蚀、通孔完全断裂 | 导电性能稳定，可靠性高 | 需焊接技能，可能影响电路美观 |
固化和测试
- 固化处理：使用导电银浆修复后，需将其置于室温或烤箱中低温烘烤（60-80℃，1-2小时），加速固化，跳线法修复后需检查焊点是否光滑、无虚焊。
- 导电性测试：用万用表测试修复后的通孔是否导通，确保电阻值接近零（通常小于0.1Ω），同时测试相邻线路是否存在短路，避免修复操作引发新故障。
- 防护处理：为防止再次腐蚀，可在修复区域涂抹一层环氧树脂或硅胶，形成绝缘保护层，若电路板需长期工作于潮湿环境,建议使用三防漆进行整体喷涂。
注意事项
- 操作规范：全程佩戴防静电手环，避免人体静电损坏电子元件，使用化学试剂时需远离火源，防止发生危险。
- 材料选择：导电银浆需选用专为电路板设计的低温固化型，避免高温导致基板分层，跳线线材应选择铜镀银或无氧铜，确保导电性。
- 环境控制：维修后应将电路板置于干燥环境中存放，避免再次受潮，若腐蚀由电解电容漏液等内部原因导致,需同步更换故障元件。
相关问答FAQs
Q1：电路板通孔腐蚀后，能否直接用焊锡填充？
A1：不建议直接使用焊锡填充，焊锡的流动性较差，难以均匀渗透通孔内部，且与铜箔的结合强度较低，在振动或温度变化时易脱落，导电银浆或环氧树脂铜胶更适合填充细小通孔，且附着力更强，若需使用焊锡，需先在孔壁镀锡，并用高温烙铁将焊锡熔化后缓慢吸入孔内,操作难度较高。
Q2：如何预防电路板通孔再次腐蚀？
A2：预防措施包括：① 保持电路板工作环境干燥，湿度控制在30%-60%之间；② 避免电路板接触化学腐蚀性气体或液体；③ 定期用酒精清洁电路板表面，去除灰尘和污染物；④ 对长期使用的电路板喷涂三防漆，形成保护膜；⑤ 选用高质量、抗腐蚀性强的基板材料（如FR-4高等级板材），若电路板用于工业环境,建议增加密封外壳或干燥剂。
