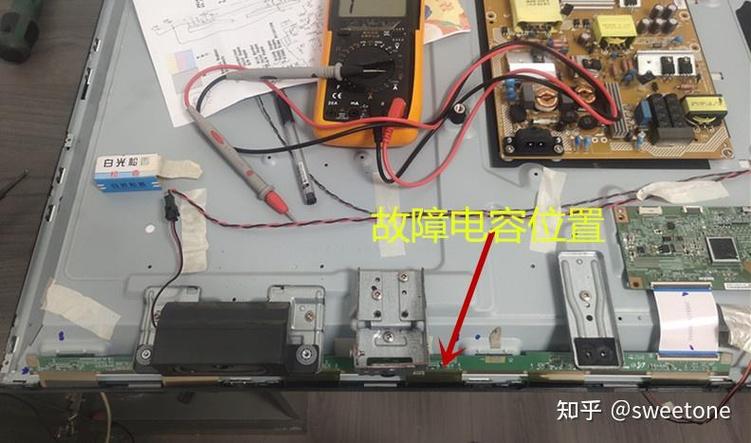

电压法就像是给电视机“量血压”，通过血压值（电压）是否正常，来诊断哪个“器官”（电路）出了问题。
（图片来源网络，侵删）
下面我将详细介绍电压法的原理、关键测试点、操作步骤、注意事项以及结合其他方法的技巧。
电压法的基本原理
电视机由各种电子元器件（如电阻、电容、二极管、三极管、集成电路IC等）组成，它们按照特定方式连接，形成不同的功能电路（如电源板、主板、背光板、T-CON板等），这些电路的正常工作，离不开稳定、正确的电压。
- 正常工作电压：每个元器件、每个集成电路的每个引脚，在电视机正常工作时都有一个特定的电压范围，这个电压是由前级电路供电,并经过自身工作状态决定的。
- 故障现象：当电视机出现故障时（如不开机、无图像、无声音等）,必然是某个或某些电路的工作电压异常。
- 故障判断：通过万用表测量，如果某点的电压与正常值偏差很大（如应为5V，但实测为0V或12V），那么故障点通常就在这个测试点之前的供电通路上,或者这个测试点所在的电路本身。
电压法的关键测试点（按电路划分）
进行电压测量，必须知道在哪里测，以下是电视机各主要电路板上最常见、最重要的测试点。

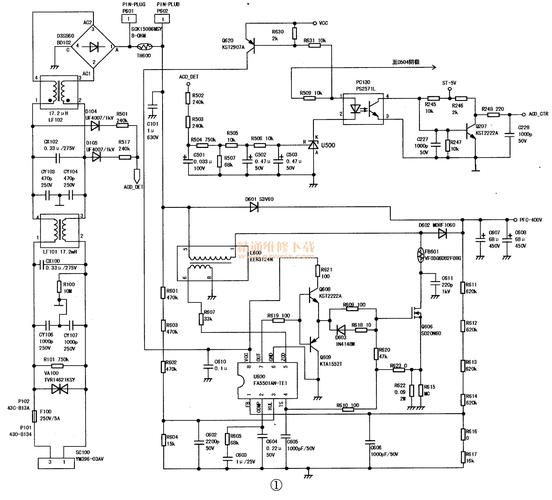

电源板
电源板是整机的“心脏”,负责将市电交流电压转换为电视机各部分所需的各种直流电压。
（图片来源网络，侵删）
- 交流输入端：
- 测试点：保险管两端、电源线插头两端、共模电感两端。
- 正常值：交流220V左右。
- 作用：判断是否通电，保险管是否熔断，若此处无电压,说明电源线或开关问题。
- PFC (功率因数校正) 输出端：
- 测试点：大容量电解电容（通常标有“PFC”字样）的正负极。
- 正常值：约+380V（对于220V市电输入）,这是一个关键的直流高压。
- 作用：判断PFC电路是否工作正常，若无此电压，可能导致后续电路无法启动,输出电压不稳。
- 主电压输出端：
- 测试点：多个大功率电解电容的正极，通常会有不同的电压标识，如
+24V、+12V、+5V、+VCC、+VS等。 - 正常值：根据电视型号而异，常见为24V、12V、5V等。
- 作用：这是为主板、背光板等提供的主要工作电压，如果这里电压异常或没有，整机很可能无法工作，无光栅无声音,首先要检查这里是否有电压。
- 测试点：多个大功率电解电容的正极，通常会有不同的电压标识，如
- 待机电压输出端：
- 测试点：通常是一个较小的滤波电容，标有
+5V_STB或+5VSB。 - 正常值：+5V。
- 作用：这是电视机在待机状态下，CPU能工作的唯一电压，如果按遥控器无法开机，首先要测量此点是否有稳定的+5V电压，若无,说明电源板的待机电路或CPU供电有问题。
- 测试点：通常是一个较小的滤波电容，标有
主板 / 逻辑板
主板是电视机的“大脑”，负责处理信号、控制各部分协调工作。
- CPU供电脚：
- 测试点：主板上CPU（中央处理器）的电源引脚，通常是
VCC、AVDD、3V、2V等多个。 - 正常值：+3.3V、+1.2V等（具体看芯片供电需求）。
- 作用：CPU是核心，如果它不工作，电视机将完全“死机”,此电压是CPU工作的前提。
- 测试点：主板上CPU（中央处理器）的电源引脚，通常是
- I2C总线电压：
- 测试点：主板上标注为
SDA(数据线) 和SCL(时钟线) 的测试点。 - 正常值：在静态（无操作）时，通常为3.3V或5V，当有数据传输时,电压会有轻微的波动。
- 作用：这是CPU与其它芯片（如解码芯片、存储器、T-CON芯片）通信的“高速公路”，如果总线电压异常或被拉低，可能导致各种奇特故障，如不开机、花屏、功能失灵等。
- 测试点：主板上标注为
- 按键/遥控信号输入端：
- 测试点：主板上连接按键板或红外接收头的信号端。
- 正常值：通常为高电平（如3.3V或5V），当按下按键或接收到遥控信号时,电压会瞬间变为低电平。
- 作用：判断遥控器或本机按键是否有效，若此处电压无变化,说明信号未送达CPU。
背光板 / 驱动板
背光板负责点亮液晶屏幕的背光模组,是产生图像的先决条件。
- 使能/开关信号：
- 测试点：背光板上标注为
BL-ON、BL-EN、PWM或ON/OFF的信号线。 - 正常值：来自主板的控制信号，在开机状态下，通常为高电平（如3.3V或5V）。
- 作用：这是主板发给背光板的“开工指令”，如果此信号为低电平或没有，背光板即使有供电也不会点亮，这是判断“黑屏”故障（有伴音无图像）的关键点。
- 测试点：背光板上标注为
- 亮度控制信号：
- 测试点：背光板上标注为
BL-ADJ、DIM、PWM的信号线。 - 正常值：一个变化的直流电压或PWM脉冲信号，调节电视亮度时,此电压会随之变化。
- 作用：控制背光的亮度，如果此信号异常，可能导致屏幕过亮、过暗或亮度不可调。
- 测试点：背光板上标注为
- 背光供电端：
- 测试点：连接到背光灯条的供电插座，通常来自电源板的
+24V或+12V。 - 正常值：与电源板输出电压一致。
- 作用：为背光灯条提供能量，如果此处电压正常，但背光不亮，且使能信号也正常,则故障可能在背光板本身或灯条。
- 测试点：连接到背光灯条的供电插座，通常来自电源板的

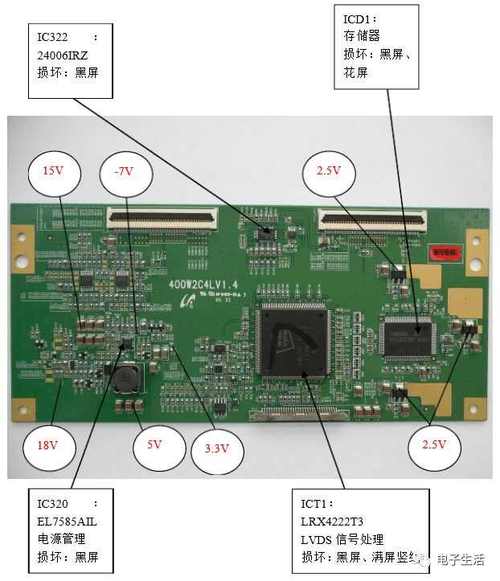

T-CON板 (时序控制板)
T-CON板负责驱动液晶面板上的像素，控制每个像素点的开启、关闭和灰度,以形成稳定的图像。
- 供电脚：
- 测试点：T-CON板上各芯片的
VDD、VCC供电脚。 - 正常值：通常是+3.3V、+2.5V、+1.8V等低压。
- 作用：T-CON板工作的基础,无供电则无图像。
- 测试点：T-CON板上各芯片的
- LVDS/TTL信号输入端：
- 测试点：连接到主板的LVDS或TTL排线插座上的信号线。
- 正常值：复杂的脉冲信号，用万用表直流电压档测量时，通常是一个介于0V和供电电压之间的稳定值（如1.2V左右）。
- 作用：这是主板送来的图像数据信号，如果此信号异常，可能导致图像花屏、缺色、白屏或黑屏。
电压法的操作步骤
- 安全第一：拔掉电源线，对于大屏幕电视，电源板上仍有高压，最好在断电后等待几分钟，并用大功率电阻对高压电容进行放电,避免触电。
- 准备工具：一台数字万用表（推荐有通断蜂鸣档的）、电视机图纸或原理图（非常重要，若无图纸则需在网上查找）。
- 观察故障现象：准确描述故障现象，如“不开机”、“无伴音有图像”、“图像花屏”等,这有助于缩小排查范围。
- 通电测量：接通电源，根据故障现象，从“源头”开始测量。
- 不开机：先测电源板的
+5V_STB待机电压。 - 有伴音无图像（黑屏）：先测背光板的供电和
BL-ON使能信号。 - 图像异常（花屏、白屏）：先测主板和T-CON板的供电和信号线。
- 不开机：先测电源板的
- 对比分析：将实测电压与图纸或经验上的正常值进行对比。
- 电压为0：检查前级供电通路是否有开路、保险丝是否熔断、元器件是否击穿短路。
- 电压偏低：可能是负载过重（有元器件短路）、滤波电容失效、供电线路电阻过大。
- 电压偏高：可能是稳压电路故障、负载开路。
- 缩小范围：根据异常电压点，向前级或后级电路进行分段测量，逐步缩小故障范围,直到找到故障点。
注意事项与技巧
- 先测静态，再测动态：先在不开机、不操作的状态下测量各点静态电压，如果需要，再在操作（如开机、调音量）时测量动态信号电压。
- 参考图纸是关键：没有图纸就像黑夜走路，没有图纸时，可以先测量电源板上各个输出端口的电压，并做好标记,为后续维修提供参考。
- 区分“有源”和“无源”信号：I2C、LVDS等信号线是动态变化的，用万用表直流档只能看到一个“平均值”，如果怀疑此类信号有问题,最好用示波器观察其波形。
- 电压法不是万能的：电压法主要检查直流供电和开关信号，对于元器件性能不良（如电容容量变小、电阻阻值漂移）、虚焊、高频干扰等故障，电压法可能无法发现,需要结合其他方法。
- 结合电阻法：当某点电压异常偏低时，可以用电阻法（断电后）测量该点对地电阻,判断是否因负载短路导致电压被拉低。
结合其他维修方法
电压法很少单独使用，通常会与其他方法结合,形成一个完整的维修流程：
（图片来源网络，侵删）
- 直观法：观察保险管是否发黑、元器件是否烧毁、引脚是否虚焊。
- 电压法：测量关键点电压，快速定位故障的大致区域（电源板、主板、背光板）。
- 电阻法：在断电状态下，测量电路的通断、对地电阻,判断是否有短路或开路。
- 电流法：对于电源电路，测量其输出电流,可以判断负载是否过重。
- 波形法（示波器）：对于复杂的数字信号和脉冲信号,用示波器观察波形是判断故障最准确的方法。
电压法是电视机维修的“敲门砖”和“指南针”，它操作简单，能迅速将故障范围缩小到某一电路板甚至某一支路，是每一位维修人员都必须熟练掌握的核心技能。
