下面我将从“原理篇”、“工具篇”和“实战篇”三个部分，详细讲解如何自制电磁炉检锅维修工具。
（图片来源网络，侵删）
第一部分：原理篇 - 理解电磁炉是如何“检锅”的
在动手之前,必须先明白原理，否则工具就是无的放矢。
电磁炉的检锅,本质上是“谐振电路的负载检测”。
-
核心电路：LC振荡电路
- 电磁炉内部有一个由大功率IGBT、加热线圈（L）和谐振电容（C）组成的LC串联谐振电路。
- IGBT以很高的频率（例如20-40kHz）快速导通和关断，向LC电路注入能量，使其产生高频振荡电流。
- 当没有锅具（负载）时，这个电路处于空载状态，由于线圈L的Q值很高，振荡电流会非常大，电压也会非常高，很容易击穿IGBT或电容，非常危险，必须检测到空载并立即停止工作。
-
检锅的关键：锅具的作用
（图片来源网络，侵删）- 锅具本身是良导体,放在线圈上时，会在线圈上方产生涡流。
- 这个涡流反过来会产生一个反向的磁场,这个磁场会“耦合”到加热线圈上，相当于给LC振荡电路增加了一个“等效电阻”（我们称之为负载）。
- 这个负载会消耗振荡电路的能量,导致：
- 振荡电流减小
- 振荡波形变得不稳定（有毛刺或畸变）
- 振荡频率会发生微小偏移
-
控制单元如何检测
- 主控芯片（MCU）通过电流检测电路（通常是一个小阻值的采样电阻）和电压检测电路，实时监控LC振荡电路的状态。
- 它会检测振荡的幅度、波形和数量。
- 判断逻辑：
- 有锅：检测到稳定但有负载的、幅度适中的振荡波形，MCU认为正常，开始加热。
- 无锅/锅不合适：检测到幅度极大、频率极高的振荡（空载）或根本没有振荡（异常），MCU会判断为故障，并显示代码（如E0、E1、E2等）。
- 锅材质问题：对于一些铁磁性很差的锅（如纯铝锅、铜锅），耦合效率低，等效电阻小，MCU可能无法检测到足够的变化，也会报错。
我们自制的工具，就是要模拟一个合格的锅具，给LC振荡电路提供一个合适的“等效电阻”，让MCU能够识别出“有锅”这个状态。
第二部分：工具篇 - 如何自制检锅工具
基于上述原理,我们可以制作两种类型的工具：模拟工具和测量工具。
模拟检锅工具（“假负载”）
这类工具用于判断电磁炉的LC振荡电路和驱动电路是否工作正常,能将故障范围缩小到“检锅电路”本身。

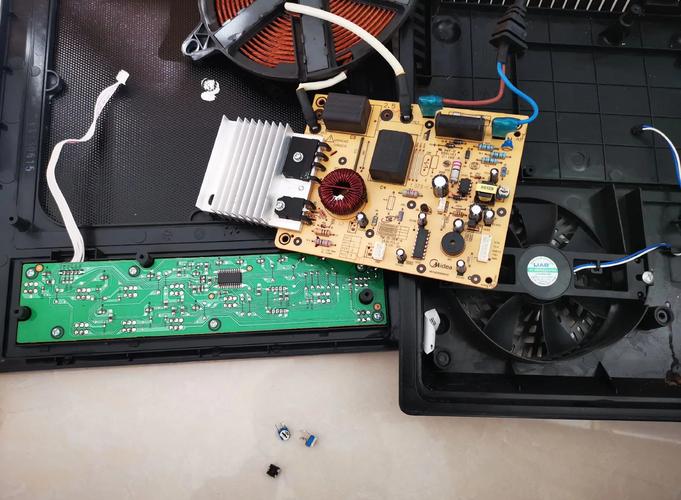

（图片来源网络，侵删）
工具1：最简单的“螺丝刀/铁锅片”法（危险！）
- 原理：利用一个良导体（螺丝刀刀头）或一个铁片来模拟锅具，产生涡流。
- 制作方法：拿一把大号金属螺丝刀或一个剪好的铁片。
- 使用方法：
- 给电磁炉通电。
- 快速将螺丝刀刀头或铁片放在炉面线圈中心区域,然后立即拿开。
- 现象判断：
- 正常：在接触的瞬间，你能听到“嘀”的一声，或者看到电磁炉风扇转动一下，这代表LC电路起振并被MCU检测到了，如果反复操作，电磁炉可能会报错并进入保护。
- 故障：没有任何反应，说明LC电路或驱动电路有问题。
- ⚠️ 警告：此方法非常危险！螺丝刀或铁片会瞬间被加热到极高温度，容易烫伤，并且会产生电火花，有击穿IGBT的风险。仅限紧急判断，切勿长时间放置！
工具2：安全可靠的“谐振假负载”
这是最推荐的模拟工具,它能安全、稳定地模拟锅具。
- 原理：制作一个特定的电感线圈，使其与电磁炉的谐振电容匹配，形成一个接近正常工作状态的LC谐振回路。
- 制作方法：
- 材料：
- 一根粗的漆包线，线径建议在1.0mm以上，长度约5-10米，线径越粗，能承受的电流越大。
- 一个耐高压的无感圆片电容，容量通常在0.22μF ~ 0.47μF之间，耐压值必须大于1000VAC。
- 一个绝缘手柄（如木棍或PVC管）。
- 绝缘胶带、热缩管等。
- 制作步骤：
- 将漆包线在绝缘手柄上紧密缠绕10-15圈，形成一个扁平的线圈。
- 用万用表测量线圈的电感值,通常在100μH ~ 300μH之间即可。
- 将这个线圈与高压电容串联起来。
- 用绝缘胶带或热缩管将整个串联电路（线圈-电容-线圈）牢牢包裹起来，确保没有裸露的金属部分。
- 材料：
- 使用方法：
- 将制作好的“假负载”平放在电磁炉炉面上。
- 给电磁炉通电。
- 现象判断：
- 正常：电磁炉会认为检测到了合适的锅具，发出“嘀”声，风扇开始转动，并可能进入待机或加热状态（取决于功率设置），这证明了电磁炉的功率板（IGBT、驱动、LC电路）是好的。
- 故障：如果电磁炉依然报错不工作，那么问题很可能出在检锅信号反馈电路（如电流检测电阻、检锅相关的滤波电容、运放等）或者MCU本身。
测量分析工具（“示波器”）
这类工具用于深入分析检锅过程中的波形,是定位疑难杂症的利器，如果你没有示波器，可以自制一个简单的“探头”。
工具3：简易高压差分探头（自制版）
示波器不能直接测量高压,必须使用高压差分探头，购买专业的很贵，我们可以自制一个简易版用于定性分析。
- 原理：利用两个高阻值的电阻进行分压，并采用差分方式测量，以消除共模高压。
- 制作方法：
- 材料：
- 两个高阻值、高耐压的电阻，例如两个10MΩ / 1W的金属膜电阻。
- 一段双芯屏蔽线（如音频线），屏蔽层接地。
- 两个鳄鱼夹或表笔。
- 绝缘热缩管。
- 制作步骤：
- 将两个10MΩ电阻串联。
- 屏蔽线的芯线A连接到两个电阻的中间点。
- 屏蔽线的芯线B连接到两个电阻串联的一端。
- 屏蔽线的屏蔽层连接到两个电阻串联的另一端。
- 将鳄鱼夹/表笔分别接在芯线A和芯线B上。
- 用热缩管把整个电阻和焊接点密封起来。
- 材料：
- 使用方法：
- 重要：将示波器的地线夹夹在电磁炉的热地（即主滤波电容的负极，通常是IGBT的散热片上，但注意散热片可能带冷地，需确认）或冷地（电源输入端的负极）。
- 将自制的探头的两个表笔,分别跨接在电流采样电阻的两端。
- 观察示波器上的波形。
- 波形分析（关键！）：
- 开机瞬间：你会看到一系列由小到大、逐渐稳定的脉冲波形，这是MCU在尝试“检锅”，它通过试探性的脉冲来观察电路的响应。
- 有锅成功：波形会变得稳定、连续，幅度适中。
- 无锅/检锅失败：波形会非常杂乱，幅度极大，或者完全没有波形。
- 通过观察这个“试探-响应”的过程，可以精确判断是哪个环节出了问题，如果完全没有波形，可能是驱动电路或IGBT问题；如果波形幅度不对，可能是采样电阻或检锅相关电路问题。
第三部分：实战篇 - 使用工具进行维修流程
假设一台电磁炉通电后,所有按键失灵，显示屏显示“E0”（无锅具报警）。
-
第一步：目视检查
断电,拆机，检查保险丝是否熔断，如果熔断，说明有严重短路（如IGBT击穿），需先修复功率部分，再进行检锅相关维修。
-
第二步：使用“谐振假负载”
- 通电,将自制的“谐振假负载”放在炉面上。
- 情况A：电磁炉发出“嘀”声，风扇转动。：功率板（IGBT、驱动、LC）正常，问题出在检锅信号反馈电路。
- 情况B：电磁炉依然报E0。：问题在功率板本身，需要重点检查IGBT、驱动电路（如TA8316、HCPL3120等）、以及给驱动和IGBT供电的低压电源（如+18V、+5V）。
-
第三步：深入分析（针对情况A）
- 如果是情况A,说明检锅电路有故障，检锅电路的核心是电流采样。
- 找到主板上串联在加热线圈回路中的电流采样电阻（通常是一个很小的电阻，如0.01Ω ~ 0.1Ω，功率很大）。
- 使用万用表测量这个电阻的阻值,是否变大或开路。
- 检查采样电阻到MCU之间的滤波电容（通常是几个小容量的瓷片电容或贴片电容），是否有漏电或失效。
- 如果条件允许,使用自制高压差分探头连接示波器，观察采样电阻上的波形，正常开机时，你应该能看到MCU发出的试探脉冲和电路的响应波形，如果波形异常，可以顺着信号链路检查相关运放或比较器电路。
总结与安全警告
- 核心原理：检锅 = 检测LC振荡电路的负载变化。
- 自制工具：
- 谐振假负载：用于快速判断功率板好坏，安全可靠。
- 高压差分探头：用于分析波形，定位检锅电路细节问题。
- 安全第一：
- 电磁炉内部有高压，即使断电后，主滤波电容中也储存着足以致命的电荷！ 操作前务必对电容进行放电（用一个大功率电阻的表笔两端接触电容正负极）。
- 焊接时,电烙铁要可靠接地，防止静电击穿精密的MCU或贴片元件。
- 不懂电路原理,切勿盲目动手。
通过自制这些工具,你将从一个简单的“换件工”升级为能够理解电路、分析故障的“维修高手”，祝维修顺利！
