重要声明：安全第一！
- 断电操作：在进行任何物理操作前，务必切断PLC的所有电源，并等待电容完全放电。
- 静电防护：人体静电可能损坏PLC内部的精密电子元件，操作前请佩戴防静电手环，或触摸金属接地体释放静电。
- 风险自负：打开PLC外壳可能会失去保修，如果操作不当，可能会导致PLC彻底损坏，如果你没有经验，建议优先考虑更换或寻求专业帮助。
第一步：故障诊断（确定是USB口真的坏了）
在拆开PLC之前,先通过软件和简单测试排除其他可能性。

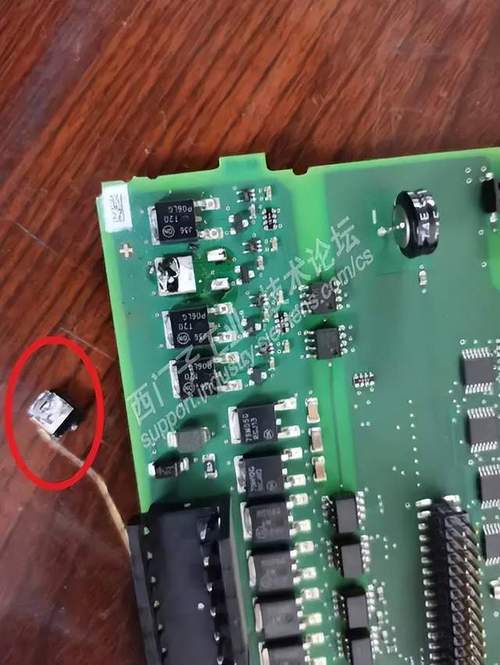

（图片来源网络，侵删）
-
检查驱动和软件：
- 在设备管理器中,查看USB口是否被识别（通常显示为“通用串行总线控制器”下的某个设备，或者特定品牌的编程适配器）。
- 尝试重新安装PLC编程软件（如西门子TIA Portal, 三菱GX Works, 欧姆龙CX-Programmer等）和对应的USB驱动程序。
- 在另一台电脑上尝试,排除电脑USB口或驱动问题的可能性。
-
检查物理连接：
- 换一根确认是好的USB线缆。
- 检查USB口的物理触点是否有明显的污垢、氧化或损坏，可以用棉签蘸少量酒精轻轻擦拭。
-
检查PLC状态：
如果PLC有其他通信接口（如以太网口、串口），尝试用其他方式连接，看PLC本身是否工作正常，如果PLC无法通过任何方式通信，问题可能更严重。

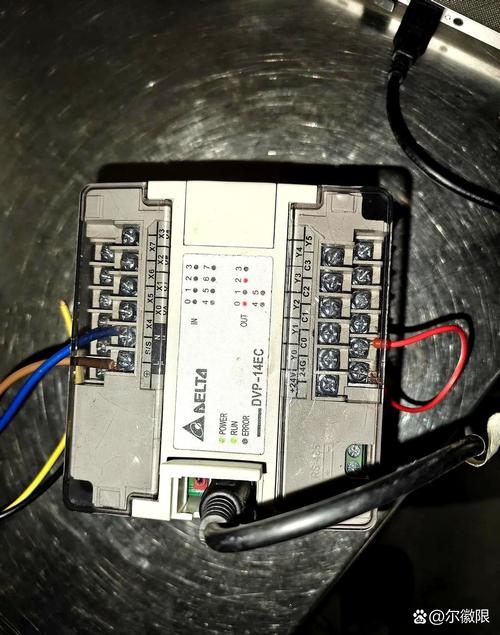

（图片来源网络，侵删）
如果以上所有方法都无效,并且物理USB口有明显的损坏（如插头歪了、引脚断裂、塑料外壳破裂），那么可以确定是USB口硬件损坏。
第二步：维修方案选择（根据损坏程度）
根据USB口的损坏情况,主要有以下几种维修方案：
外部清洁和加固（轻微损坏）
- 适用情况：USB口插拔松动、接触不良，但内部引线未断。
- 操作步骤：
- 拆开PLC外壳（通常需要拧下几颗螺丝，注意记录螺丝位置）。
- 找到USB口的连接器,它通常是焊接在主板上的一个4针或5针的小插座。
- 检查连接器与USB插头之间的焊点是否有裂纹或虚焊,用放大镜仔细观察。
- 如果有虚焊,可以使用小功率的烙铁（建议20-35W），蘸取少量松香，轻轻地在焊点上补焊，让焊料重新熔化并形成饱满的焊点，注意不要加热过久，以免损坏焊盘或USB接口本身。
更换USB接口（常见且有效）
- 适用情况：USB接口物理损坏（如塑料卡扣断裂、引脚脱落）、内部焊点损坏无法修复。
- 所需工具和元件：
- 新USB接口：必须从同型号的废旧PLC上拆解，或者从电子市场购买完全相同的型号，注意接口的尺寸、引脚排列（通常是4针：VCC, D-, D+, GND）和焊接类型（直插或贴片）。
- 电烙铁：建议使用尖头、功率可调的烙铁（30-40W）。
- 吸锡器或吸锡线：用于拆卸旧接口。
- 焊锡丝、松香。
- 镊子、放大镜。
- 万用表（可选）：用于焊接后检查通断。
- 操作步骤（核心是“拆”和“焊”）：
- 拆开PLC并定位：如方案一，拆开外壳，找到损坏的USB接口。
- 拆卸旧接口：
- 直插式接口：用烙铁依次加热每个引脚的焊点，同时用镊子或吸锡器将焊锡吸走，待焊锡完全熔化后，轻轻将接口从电路板上拔出。切勿强行硬拉，以免焊盘脱落。
- 贴片式接口：难度更高，通常需要用两把烙铁同时加热两端，或者使用热风枪，对于新手，强烈建议使用热风枪，并控制好温度（约300-350°C）和风力，避免吹飞周围的小元件。
- 清理焊盘：用吸锡线或烙铁清理电路板上的焊盘，确保没有残留的焊锡，以便新接口能够平整安装。
- 安装新接口：
- 将新接口对准电路板上的焊孔或焊盘。
- 先焊接对角线的1-2个引脚进行临时固定。
- 检查接口是否与电路板完全垂直、没有歪斜。
- 再焊接其余所有引脚,确保每个焊点都光滑、牢固。
- 检查：焊接完成后，用万用表的通断档（蜂鸣档）检查新接口的每个引脚是否与主板上的对应线路连通，确保没有短路或虚焊。
添加外部USB转接接口（终极方案）
- 适用情况：
- 原生USB接口损坏严重,焊盘都已脱落，无法在原位置焊接。
- 你不想冒着损坏主板的巨大风险去拆卸和焊接。
- PLC内部有其他空闲的串口（如RS232/RS485）。
- 原理：在PLC外壳上开一个孔，安装一个外置的USB接口（比如常见的Type-A母座），然后从PLC主板上的串口引出信号线，通过一个USB转串口芯片（如FT232RL, CH340G, CP2102等）进行转换。
- 所需工具和元件：
- 一个USB母座。
- 一个USB转串口模块（或自己购买芯片和外围元件）。
- 4芯导线（VCC, D-, D+, GND）。
- 电烙铁、热熔胶枪、钻头/锉刀（用于开孔）。
- 操作步骤：
- 选择信号来源：找到PLC主板上的UART串口焊点（通常是
TXD(发送),RXD(接收),GND(地)）。注意： 不要连接VCC，USB转串口模块自己会供电。 - 连接信号线：
- PLC的
TXD-> 转换模块的RXD - PLC的
RXD-> 转换模块的TXD - PLC的
GND-> 转换模块的GND
- PLC的
- 安装新接口：
- 在PLC外壳的合适位置（通常在原有USB口附近）钻一个孔，大小能容纳USB母座。
- 将USB母座固定在外壳上。
- 用导线将USB母座的
D+,D-,GND连接到转换模块对应的引脚上。 - 将转换模块固定在PLC内部,并用热熔胶加固，防止松动。
- 测试：安装好外壳后，将PLC通电，连接USB线到新接口，在电脑上安装转换模块的驱动，看设备管理器是否能识别到新的COM口，然后用编程软件尝试连接。
- 选择信号来源：找到PLC主板上的UART串口焊点（通常是
第三步：最后的建议
- 评估自身能力：方案二（更换接口）需要相当的焊接技巧，尤其是贴片元件，如果从未用过烙铁，强烈建议先找一些废旧电路板练习。
- 寻求专业帮助：如果你不自信，可以寻找当地的电子维修店或PLC维修服务商，他们有专业的工具和经验，维修成功率更高。
- 考虑成本：对于一些低端或老旧的PLC，维修USB口的成本（包括你的时间成本和购买元件的费用）可能接近甚至超过一台新PLC的价格，直接更换可能是更经济的选择。
总结一下维修优先级： 清洁/加固 -> 更换接口（原位） -> 添加外部转接接口 -> 更换PLC/寻求专业维修
希望这份详细的指南能帮助你成功解决问题！
