第一部分：认识 STR-X9656
在动手维修前,先了解它是什么。

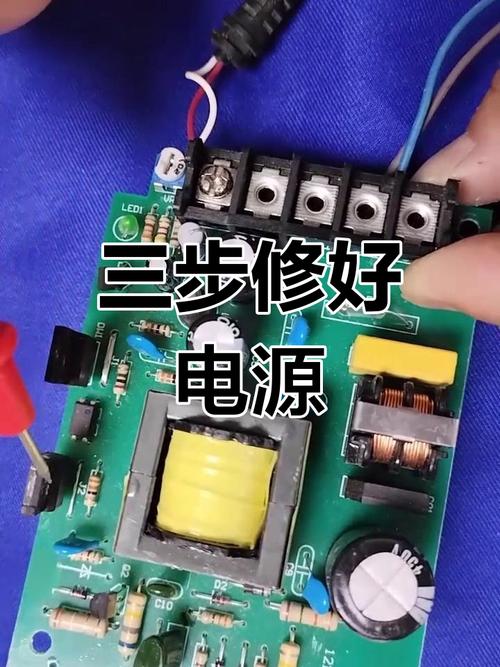

（图片来源网络，侵删）
- 功能：这是一片高电压、低功耗的电流模式 PWM 控制器，它内部集成了高压启动电路、振荡器、误差放大器、过流保护、过压保护等几乎所有控制功能，但不包含功率开关管（MOSFET）。
- 典型应用：通常外接一个大功率 MOSFET 作为开关管，构成反激式开关电源。
- 引脚功能（非常重要）：
- (1) Drain (D) / VCC：内部高压电流源端，也是外部 MOSFET 的漏极连接端，正常工作时，VCC 引脚通过自供电绕组获得工作电压。
- (2) Source (S)：接地端，内部所有电路的参考地。
- (3) VFB：反馈电压输入端，用于稳压控制，通常通过光耦将次级电压的变化反馈到这里。
- (4) ISNS：电流检测输入端，用于过流保护，通过检测外部 MOSFET 的源极电阻上的电压来工作。
- (5) VSTR：内部基准电压输出端，通常为 5.5V，给外部光耦的接收端供电。
- (6) OC：过流保护比较器输入端，通常与 ISNS 引脚功能相似或相连，用于更精确的过流控制。
- (7) VCC：低压供电端，这是芯片正常工作时的主电源引脚，通常由变压器辅助绕组经整流滤波后提供（约 12-20V）。如果此脚无电压，芯片不工作。
- (8) GND：逻辑地，与 (2) 脚在内部相连，但为信号地。
- (9) DRIVE：驱动脉冲输出端，输出 PWM 信号，驱动外部 MOSFET 的栅极。
第二部分：维修前安全须知与准备工作
- 安全第一：开关电源初级部分存在高压，即使断电后，滤波电容（C1）中仍储存有大量电荷。维修前务必对主滤波电容进行放电！使用大功率电阻（如 1kΩ/5W）进行放电是安全的选择。
- 隔离电源：最佳维修方式是使用隔离变压器（1:1 隔离），它能有效防止因热地带电而引发的触电风险，如果没有，务必注意单手操作，避免双手同时接触电路板和大地。
- 工具准备：
- 万用表（必备，最好有二极管档和电容档）
- 示波器（强烈推荐，能直观地看到 PWM 波形）
- 稳压电源（用于模拟 VCC 供电）
- 焊台、吸锡器、热风枪
- 常用电子元件（STR-X9656、MOSFET、快恢复二极管、电解电容、电阻等）
第三部分：系统性的维修步骤
维修开关电源,切忌不加测量直接更换元件，应遵循“先易后难、先外后内”的原则。
外观初步检查
- 目视检查：仔细观察电路板，寻找是否有明显烧毁、发黑、炸裂的元件，如 STR-X9656、MOSFET、整流桥、滤波电容、保险丝等。
- 闻气味：闻一下是否有焦糊味，这有助于定位故障区域。
- 测保险丝：用万用表电阻档测量保险丝（F1）是否熔断。
- 若保险丝熔断：说明电路存在严重短路故障，进入“短路故障排查”。
- 若保险丝完好：说明电路没有严重短路，进入“无输出/输出电压低故障排查”。
短路故障排查（保险丝熔断）
这种情况说明初级回路有大电流流过,必须找到短路点才能通电。
-
静态电阻测量：
- 整流桥：用二极管档测量交流输入端与直流+端、直流-端之间是否短路。
- 滤波电容（C1）：测量其两端是否短路。
- STR-X9656：
- 测量 (1) 脚（D）与 (2) 脚（S）之间电阻，正常情况下，正向（红笔接1，黑笔接2）应有一个二极管的压降值（约0.5V），反向应无穷大，若正反向都通或阻值很小，芯片已损坏。
- 测量 (7) 脚（VCC）与 (8) 脚（GND）之间电阻，正常应有几十到几百千欧的阻值，若阻值很小，芯片可能已损坏。
- MOSFET：这是最常见的故障点，用万用表二极管档测量 D-S、G-S、G-D 之间是否短路，任何两极之间都不应短路。
- 其他元件：检查初级回路的其他电阻、电容是否有短路现象。
-
逐一排查：如果以上测量发现某个元件短路，先将其拆下，再测量其他部分，直到确认整个初级回路无短路。

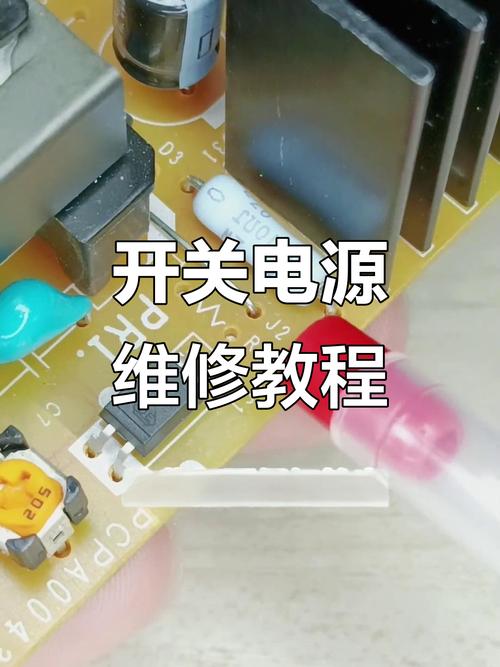

（图片来源网络，侵删） -
更换损坏元件：找到损坏的元件（通常是 MOSFET 和 STR-X9656，很多时候会一起损坏），务必同时更换，因为 STR-X9656 损坏往往是由于 MOSFET 击穿引起的过流，更换后，先不要直接通电，建议使用“假负载法”进行测试。
无输出/输出电压低故障排查（保险丝完好）
这种情况说明电路没有严重短路,但电源未能正常启动或稳压。
-
测量 VCC 电压：
- 这是最关键的一步,测量 STR-X9656 的 (7) 脚（VCC）电压。
- 若 VCC 电压为 0V：说明芯片未工作。
- 检查启动电阻（Rstart）：VCC 电压通常由一个从高压直流（+B）端连接到 VCC 脚的大电阻（如 100kΩ~1MΩ）提供，测量这个电阻是否开路。
- 检查 VCC 整流滤波电路：VCC 绕组、快恢复二极管、滤波电容是否损坏。
- 检查 STR-X9656 本身是否损坏。
- 若 VCC 电压正常（如 12-18V）：说明芯片已启动，但可能处于保护状态或驱动电路有问题。
-
测量关键点波形（需使用示波器）：

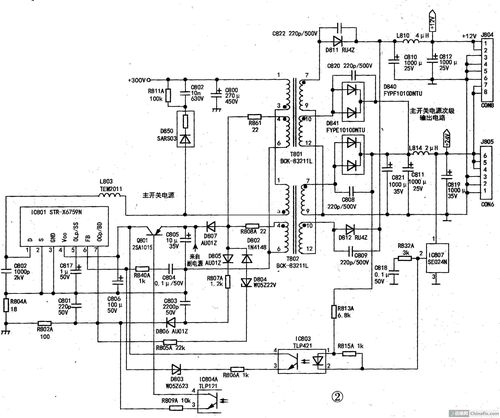

（图片来源网络，侵删）- DRIVE (9) 脚：这是判断芯片是否正常工作的核心。
- 有正常的 PWM 波形：说明芯片内部控制电路基本正常，问题可能在次级整流滤波电路或负载。
- 无波形或波形异常：说明芯片未正常工作，可能原因有：
- 过流保护（OCP）触发：检查 ISNS (4) 脚和 OC (6) 脚的外围电路，特别是电流检测电阻（Rsense），这个电阻阻值变大或开路会导致检测电压过高，从而锁定输出，用万用表测量其阻值是否正常。
- 过压保护（OVP）触发：通常由 VFB (3) 脚电压过高引起，检查光耦和 TL431（如果有的话）是否损坏。
- 软启动问题：检查软启动电容是否短路或漏电。
- 芯片本身损坏。
- DRIVE (9) 脚：这是判断芯片是否正常工作的核心。
-
反馈回路检查：
- 测量 STR-X9656 的 (3) 脚（VFB）电压，正常情况下，此脚电压应非常低（接近 0V），因为它通过光耦的 LED 接地，如果电压过高（如接近 5.5V），说明反馈环路开路。
- 检查光耦：断开电，用万用表二极管档测量光耦的输入端（1、2脚）和输出端（3、4脚），输入端应像一个普通二极管，输出端在不受光时阻值应很大。
- 检查次级取样电路：如果有的话，检查 TL431 及其外围电阻是否正常。
-
假负载法：
- 在主滤波电容（C1）正负极之间，或在电源的直流输出端，接一个合适的假负载（如汽车灯泡或大功率水泥电阻，功率为电源额定功率的 10%-20%）。
- 目的是避免空载时电压过高,同时可以判断电源带载能力。
- 接上假负载后再次测量输出电压,看是否恢复正常。
第四部分：常见故障原因与总结
| 故障现象 | 可能原因 | 检查要点 |
|---|---|---|
| 保险丝熔断 | 整流桥击穿 滤波电容 C1 击穿 MOSFET 击穿 STR-X9656 内部击穿 |
重点测量以上元件是否短路，MOSFET 和 STR-X9656 常常一同损坏。 |
| 无输出，VCC=0V | 启动电阻开路 VCC 整流二极管开路或击穿 VCC 滤波电容短路 STR-X9656 损坏 |
检查启动电阻和 VCC 供电回路。 |
| 无输出，VCC正常 | 过流保护：电流检测电阻开路或变大 过压保护：反馈环路开路（光耦、TL431坏） 软启动电容短路 MOSFET 损坏 STR-X9656 损坏 |
测量 ISNS 脚电压，检查反馈回路，检查 DRIVE 脚波形。 |
| 输出电压偏高 | 反馈环路开路（光耦失效、TL431失效） 取样电阻变值 |
检查光耦和 TL431，测量取样电阻阻值。 |
| 输出电压偏低 | 负载过重 滤波电容容量下降 有元件轻微漏电 VCC 电压偏低 |
先断开负载看电压是否恢复正常，检查电容。 |
维修小贴士
- 代换：STR-X9656 的直接代换型号有 STR-X9654、STR-X9659 等，它们引脚和功能基本兼容，可以直接代换。
- MOSFET 代换：代换 MOSFET 时，要注意其耐压（Vdss）、电流（Id）和开关速度，参数必须等于或大于原型号。
- 先软启动：对于维修后或新组装的电源，可以在 VCC 回路中串联一个灯泡或限流电阻进行“软启动”，避免上电瞬间的大电流冲击损坏元件。
维修开关电源需要耐心和细致,遵循上述步骤，大部分问题都能迎刃而解，祝你维修顺利！
