维修这类电源板，安全永远是第一位的，请务必在断电后，等待大电容（通常是400V左右）完全放电后再进行操作。

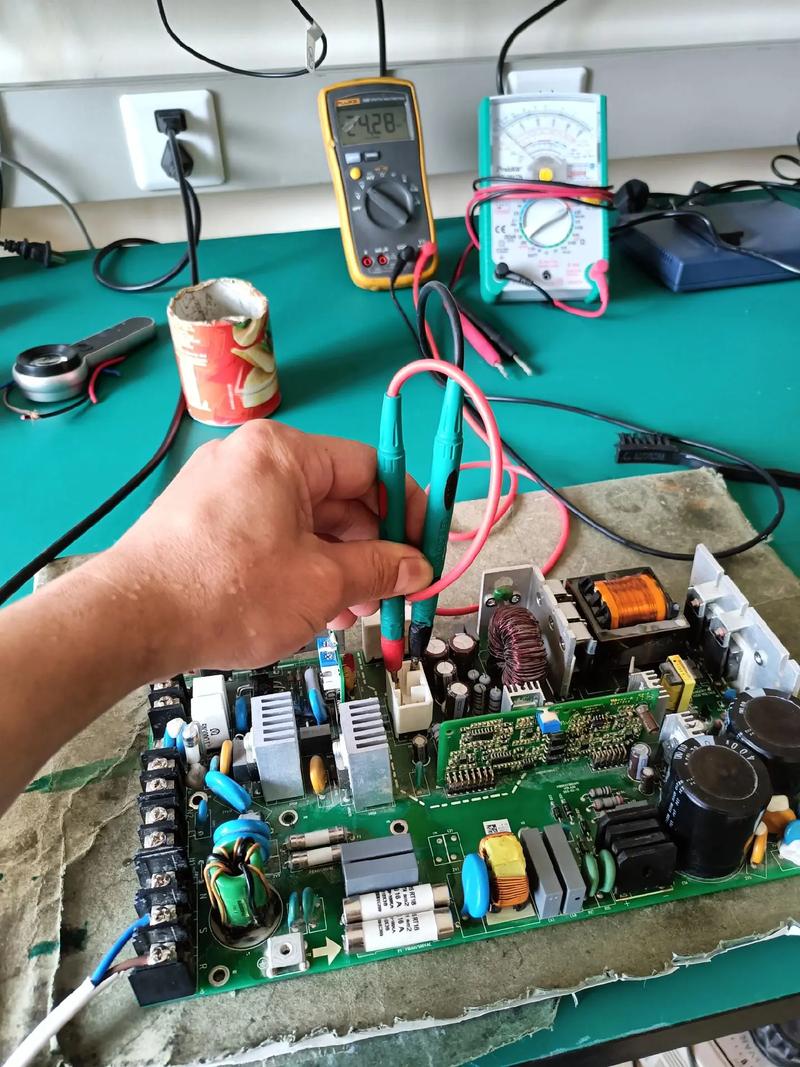

（图片来源网络，侵删）
第一部分：电源板工作原理概述（简化版）
要维修，首先要懂它的工作流程,这块电源板主要分为几个部分：
-
PFC (功率因数校正) 电路：
- 作用：将220V交流电整流成脉动的直流电，然后通过升压电路将其稳定在 约380-400V 的直流高压，这个高压一方面给PFC主开关管供电，另一方面也是后续所有低压电路的“能量来源”。
- 关键元件：PFC开关管（通常是一个大功率MOS管，型号如STW20NM50）、PFC驱动IC（如NCP1397或类似型号）、PFC电感、大功率二极管等。
-
主开关电源电路：
- 作用：将PFC电路送来的400V高压，通过高频开关变压器（通常是那个最大的、有多个绕组的变压器）降压，再经过整流滤波，输出电视主板所需的各种直流电压，如：
- +24V：为主板、背光板等供电。
- +12V：有时也会提供。
- +5V (Standby)：待机电压，这是电视能被遥控器唤醒的关键，只要电视插着电,这个5V就应该有。
- +3.3V / +2.5V：由5V进一步转换,供给CPU等核心芯片。
- 作用：将PFC电路送来的400V高压，通过高频开关变压器（通常是那个最大的、有多个绕组的变压器）降压，再经过整流滤波，输出电视主板所需的各种直流电压，如：
-
待机控制电路：

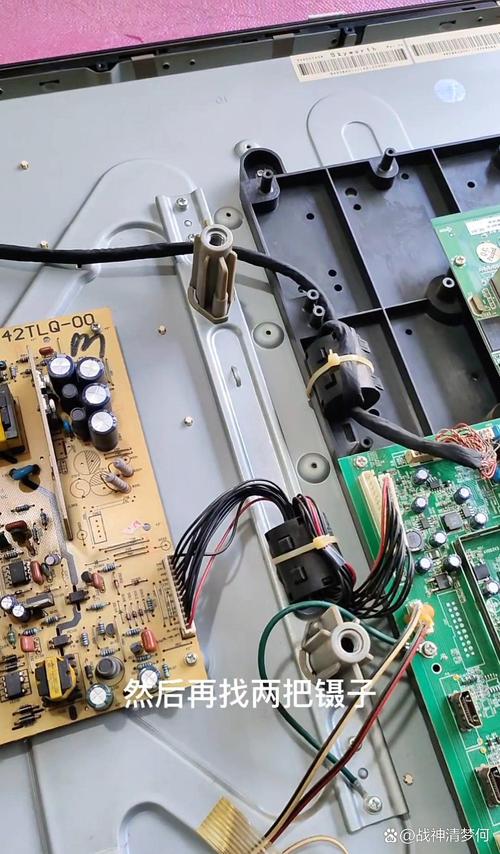

（图片来源网络，侵删）- 作用：接收来自主板的PS-ON（或称STB-ON）信号，当电视开机时，主板送来一个高电平或低电平信号，控制继电器或电子开关，接通主电源（PFC和主开关电源）的供电，让整机工作,关机时则断开。
第二部分：常见故障现象与排查思路
故障现象一：完全无反应，指示灯不亮
这是最常见的故障，通常是电源板自身问题导致+5V待机电压没有输出。
排查步骤：
-
目视检查：
- 保险丝：找到电源板上的保险丝（通常在输入端，是一个玻璃管或方形元件），如果保险丝烧黑、熔断，说明后级有严重短路。绝对不能直接更换保险丝就通电！
- PFC开关管：检查PFC的MOS管（STW20NM50等）是否炸裂、鼓包或对地短路，用万用表二极管档测量D、S极之间是否击穿短路,这是最容易损坏的元件之一。
- 整流桥：检查220V输入的整流桥是否击穿。
- 电容：检查PFC输出端的400V大电容和5V待机输出端的电容是否鼓包、漏液。
-
测量关键电压点（在确认无明显短路元件后进行）：

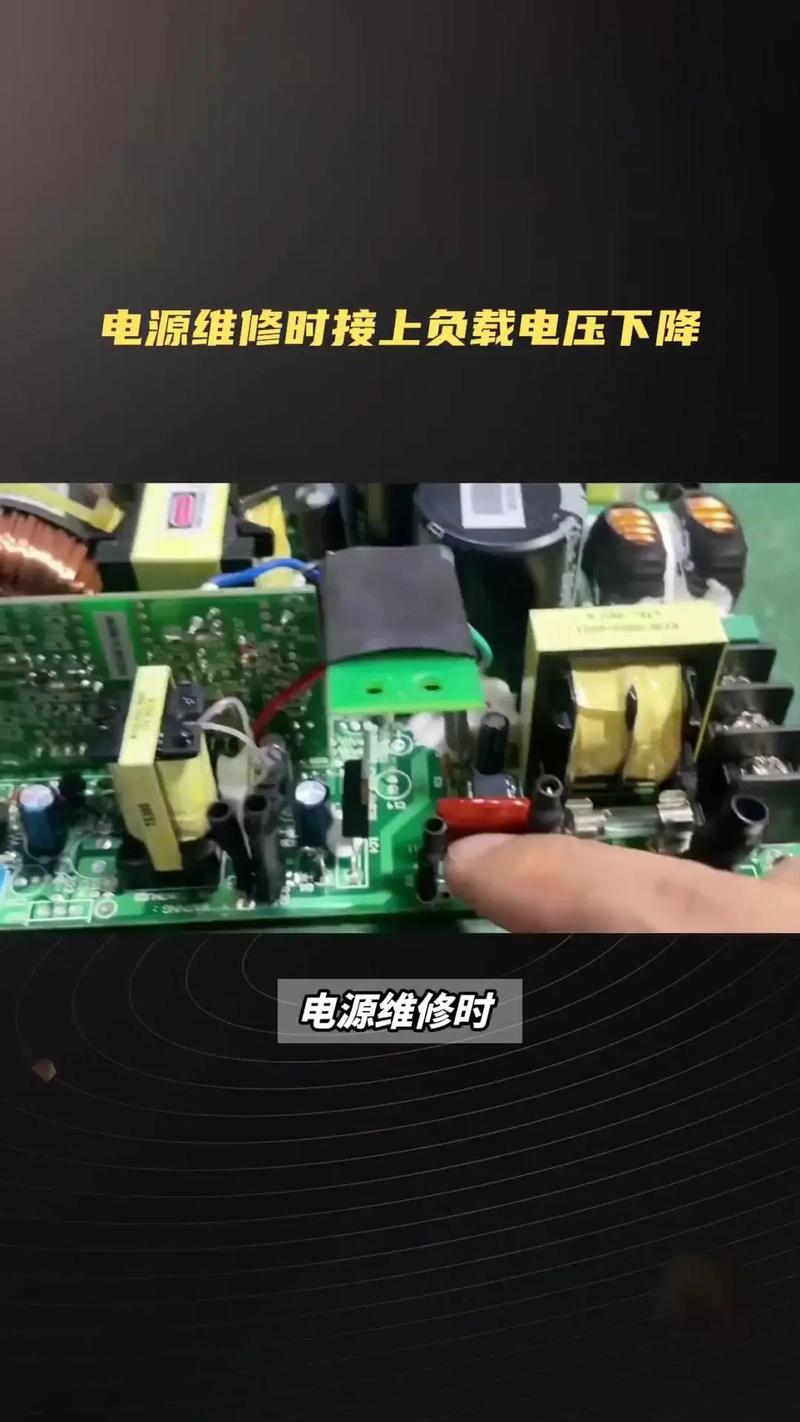

（图片来源网络，侵删）- 测量PFC输出电压：正常应在380-400V，如果此电压为0V,可能是PFC电路未工作。
- 测量+5V待机电压：这是最关键的，如果5V没有,问题出在待机电路或其供电来源。
- 测量待机IC的供电：待机控制IC（通常是一个小8脚IC，如TEA1771、LD7552BS等）需要从220V交流电处获取一个低压工作电压（如15-20V），如果这个电压没有，待机IC就无法工作,自然没有5V输出。
-
待机电路维修重点：
- 待机IC本身：检查其供电脚、电压反馈脚、使能脚等关键引脚电压是否正常，如果IC损坏,更换即可。
- 光耦：待机电路中常用光耦进行电压反馈和隔离,检查光耦是否损坏。
- 次级整流二极管：负责输出5V的整流二极管（通常是肖特基二极管，如SB560）可能击穿。
- 5V稳压IC：有些设计会有一个专门负责稳压5V的IC，如LD25,检查其是否工作正常。
故障现象二：指示灯亮，但无法开机（或开机后黑屏）
这表明+5V待机电压正常，但主电源（PFC和主开关电源）没有被激活。
排查步骤：
-
测量PS-ON信号：
- 找到连接主板的排线，找到PS-ON（或STB-ON）信号线。
- 用万用表测量，在按下电源键或遥控器时，该信号线应有高/低电平的变化（具体是高电平开机还是低电平开机，需查图纸或实测）。
- 如果这个信号没有变化，可能是主板问题，如果信号正常，但电源板无反应,则是电源板的待机控制部分故障。
-
检查继电器：
- 电源板上通常有一个小继电器,用于切换主电源的输入。
- 听继电器在开机时是否有“咔哒”声，如果没有,可能是继电器线圈损坏或驱动电路有问题。
- 用万用表测量继电器触点是否能正常导通。
-
检查主开关电源电路：
- PFC电路：虽然待机电压正常，但PFC电路可能未工作，测量PFC开关管的驱动波形（需要示波器）和VGS电压。
- 主开关变压器次级：测量+24V等主电压输出端，如果电压为0V或异常低,说明主开关电源没有振荡或保护电路动作。
- 主开关IC：检查主电源的PWM控制IC（如NCP1397或其周边电路）是否工作正常。
- 过压/过流保护：如果电源板进入保护模式，也会导致无输出，需要检查相关的取样电阻、比较器等。
故障现象三：屏幕闪烁，有“滋滋”声
这通常意味着电源板或背光板工作不稳定，存在短路或接触不良。
排查步骤：
- 听声音来源：仔细听“滋滋”声是从电源板还是背光板发出的。
- 检查输出电压：用万用表监测+24V等输出电压,看是否在正常值附近波动。
- 检查负载：
- 断开负载法：将电源板的输出排线从主板上拔掉（只保留输入电源线），然后通电测量各路输出电压是否稳定，如果电压恢复正常,说明是主板或背光板短路导致电源板保护。
- 重点检查背光板：屏幕闪烁很可能是背光板的问题，如背光条短路、升压电路故障等,可以单独测量背光板的供电输入端是否有短路。
第三部分：维修实战案例与易损件
案例1：保险丝熔断，PFC MOS管击穿
- 症状：完全无反应。
- 维修：
- 发现保险丝F901熔断。
- 测量PFC开关管Q901（STW20NM50），D-S极短路。
- 更换保险丝和PFC MOS管后,故障排除。
- 注意：更换MOS管时，最好一并检查PFC驱动IC（NCP1397）和其周边的电阻、二极管，因为MOS管击穿往往是驱动过强或过压导致,驱动IC也可能连带损坏。
案例2：+5V待机电压无输出
- 症状：指示灯不亮。
- 维修：
保险丝完好,PFC输出400V正常。
- 测量待机IC（如TEA1771）的VCC供电脚（如第8脚）电压为0V。
- 沿着供电回路查找，发现一个限流电阻（如R902，通常在220V输入附近，阻值较大，如100kΩ/2W）开路。
- 更换此电阻后，待机IC获得供电，输出+5V,故障排除。
案例3：继电器不吸合，无法开机
- 症状：红色待机指示灯亮,按遥控器无反应。
- 维修：
- 测量PS-ON信号，在按下开机键时，电压从低电平变为高电平（例如从0V变为3.3V）,信号正常。
- 测量继电器驱动三极管（如Q902）的基极电压,在开机时应有电压变化。
- 发现基极电压没有变化，向上检查控制电路,发现一个上拉电阻或限流电阻开路。
- 更换电阻后，继电器吸合，主电源接通,电视正常开机。
总结与建议
- 先易后难：先做目视检查，再测电压,最后才考虑拆元件和波形测量。
- 图纸是关键：如果能找到该电源板的原理图，维修会事半功倍，网上可以搜索“L42AAG-1.2原理图”。
- 备件：对于这块电源板，最容易损坏的元件通常是：
- 保险丝
- PFC开关管 (STW20NM50)
- 待机IC (TEA1771, LD7552BS等)
- 整流桥
- 电解电容（尤其是PFC输出和5V输出的）
- 限流/功率电阻
- 安全：再次强调，400V电容在断电后仍有高压，务必放电,焊接时注意静电防护。
如果你没有电子维修基础，建议将电源板整个拆下，找专业的电视维修店进行更换或维修，一块新的或维修好的电源板成本通常在100-200元之间，比自己动手更安全、快捷。
