核心原理、常见故障及排查、维修工具与安全、详细维修步骤,希望能帮助你解决问题。
（图片来源网络，侵删）

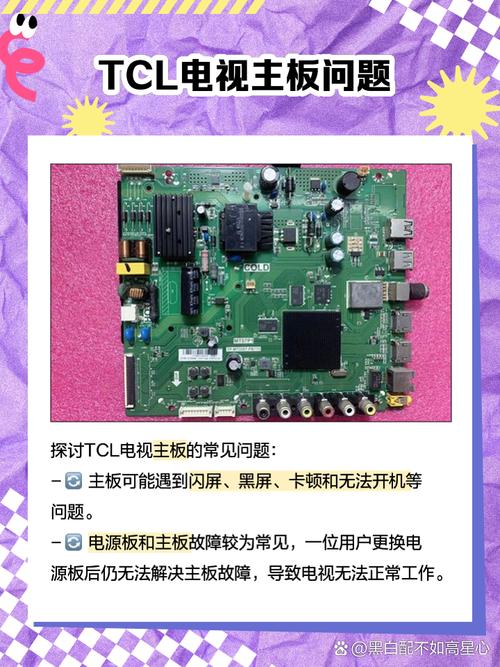

第一部分：MS881 机芯核心原理简介
在动手维修前，了解其基本工作原理至关重要,这能让你在排查时更有方向。
MS881 是一块高度集成的主板,主要功能是：
- 信号输入与处理： 接收外部信号源（如HDMI、AV、VGA等）,进行解码和处理。
- 视频信号转换： 将处理好的信号转换为 LVDS（低压差分信号）格式,驱动屏幕显示。
- 系统控制： 内置主芯片（CPU/SoC），运行操作系统,响应用户遥控器和按键操作。
- 电源管理： 产生主板各部分所需的各种电压（如 3.3V, 5V, 12V, 18V 等）。
核心信号流向： 外部信号 → 主芯片 → LVDS信号线 → 屏幕T-CON板/驱动板 → 屏幕显示图像。
关键电压：
（图片来源网络，侵删）
- PVCC (或 VDD_CORE): 主芯片核心供电，通常为 2V 左右，这是“心脏”的血压，电压不稳或无电压，机器完全“死亡”。
- PVDD (或 VDD_DDR): 主芯片内存供电，通常为 5V 或 25V，内存没电,无法运行程序。
- AVDD / VDD_PLL: 模拟锁相环供电，通常为 8V, 2.5V, 3.3V,影响信号稳定性和图像质量。
- 3V: 整个数字逻辑电路的常用供电。
- 5V: 为USB接口、部分解码芯片等供电。
- 12V/18V: 专门为屏幕背光驱动板供电,用于点亮背光。
第二部分：常见故障现象及排查思路
完全无反应，指示灯不亮
原因分析： 通常是电源板问题或主板与电源板的通讯/供电问题。
排查步骤：
- 检查电源板输出： 用万用表测量电源板送往主板的排线插座（通常是 2x4 或 2x5 针）是否有 12V/18V 电压输出,这是主板工作的基础前提。
- 检查主板电源管理芯片：
- 找到主板上的主电源管理芯片（通常是一个 8 脚或更多的贴片IC，型号常有 AP6455, RT7295, TPS65263 等）。
- 测量其 使能脚 是否有高电平（通常为 3.3V 或 5V）或低电平（取决于设计），如果使能脚没有信号，说明主CPU未发出开机指令,问题可能在CPU或其外围电路。
- 测量其 反馈脚 电压,判断是否过压或过流保护。
- 检查开机电路：
- 按下开机键,测量电源管理芯片的使能脚电压是否有变化。
- 沿着开机键的线路，检查是否有电阻、二极管或三极管损坏,导致开机信号无法送达电源管理芯片。
指示灯亮，但屏幕黑屏（无图像、无背光）
这是最常见的故障，需要区分是 “有图像无背光” 还是 “无图像有背光”。
A. 指示灯亮，屏幕全黑，但用强光照射屏幕能看到非常暗的图像（有图像无背光）
（图片来源网络，侵删）
原因分析： 背光驱动电路故障。
排查步骤：
- 测量背光使能信号：
- 主板上通常有一个 2x4 或 2x6 的插座，专门输出背光控制信号（BL_ON/BL_EN）和背光亮度信号（PWM/BL_DIM）。
- 找到 BL_ON 脚，测量在开机后是否有 3V 或 5V 的高电平，如果此信号没有，说明主CPU未发出点亮背光的指令,问题在主板。
- 找到 PWM 脚，测量是否有脉冲信号（可以用示波器看，或用万用表测直流电压，通常在 0-3.3V 之间变化）。
- 测量背光供电：
- 测量上述插座中的 12V/18V 背光供电是否正常。
- 检查背光驱动板（或主板上的背光驱动部分）：
- 如果上述控制信号和供电都正常,问题出在背光驱动板本身。
- 如果背光驱动集成在主板上，则需要检查驱动IC（如 OZ960, OZ964 等）及其外围的升压电感、电容、MOS管是否损坏，升压电路的 VCC 供电（通常是 5V 或 12V）是关键检查点。
B. 指示灯亮，屏幕全黑，且用强光照射也看不到图像（无图像有背光）
原因分析： 信号处理或屏线驱动电路故障。
排查步骤：
- 检查屏幕是否点亮： 在暗处仔细观察屏幕边缘，如果能看到背光亮起，则说明背光正常,问题在图像处理部分。
- 测量主芯片供电： 这是最关键的一步！
- 测量主芯片的 PVCC (1.2V) 和 PVDD (1.5V) 供电是否正常且稳定，电压过低、无电压或纹波过大,都会导致芯片无法工作。
- 检查为这些电压供电的 稳压IC（电源管理芯片） 及其外围电路（电感、电容），电感开路、电容失效（鼓包、漏液）是常见原因。
- 检查复位电路：
主芯片需要一个稳定、干净的复位信号才能启动，找到复位IC（通常是 8 脚贴片IC，如 HT7333, AMS1117 等）,测量其输出电压是否正常。
- 检查晶振：
测量主芯片的晶振（通常为 24MHz 或 27MHz）是否起振，可以用示波器测波形，或用万用表测直流电压（正常应在 1.5V - 2.5V 之间），如果电压为0或接近电源电压,说明晶振未工作。
- 检查屏线接口：
- 检查主板到屏幕的LVDS排线是否插紧、有无弯针或氧化,可以尝试重新插拔。
- 测量LVDS插座上的 3V 或 5V 供电（如果排线自带供电）是否正常。
图像异常
- 花屏、马赛克、白屏：
- 原因： 通常是 DDR内存 问题或 主芯片 虚焊/损坏。
- 排查： 检查DDR内存供电（PVDD）是否稳定，对主芯片和DDR内存进行 补焊（风枪或热风枪重新加热焊接）是常见的维修方法，如果补焊无效,可能是内存颗粒或主芯片本身损坏。
- 图像缺色（如红色丢失）：
- 原因： LVDS排线接触不良或屏幕本身损坏。
- 排查： 重新插拔LVDS排线，如果无效，基本可以判断是屏幕T-CON或屏体故障。
- 图像有干扰条纹：
- 原因： 供电不良（纹波大）、晶振波形不稳、LVDS线缆受干扰。
- 排查： 重点检查各路供电的滤波电容,更换晶振。
第三部分：维修工具与安全
必备工具：
- 万用表： 用于测量电压、电阻、通断,是入门必备。
- 稳压电源： 可调直流电源，用于独立给主板或屏板供电,方便安全地测试和排查。
- 电烙铁/风枪： 用于拆焊元器件，风枪更适合处理BGA芯片（如主芯片、DDR内存）。
- 热风枪： 用于拆卸和焊接BGA芯片。
- 放大镜或显微镜： 检查细小线路和虚焊。
- 示波器（进阶）： 观察晶振、复位、PWM等信号波形,是高效维修的利器。
安全注意事项：
- 断电操作： 在拆卸任何元件前,务必拔掉电源线并等待大电容放电。
- 防止静电： 人体静电可能击穿精密芯片，维修前触摸接地金属,佩戴防静电手环。
- 小心主板： 主板非常脆弱，防止划伤线路或掰坏元件，拆卸BGA芯片时，注意均匀加热,避免烫坏主板。
- 做好标记： 拆卸小元件前，用手机拍照记录其位置和方向，特别是有极性的电容、二极管。
第四部分：详细维修步骤（以“黑屏无背光”为例）
假设你已经确认故障是“有图像无背光”。
-
准备工作：
- 断开电视所有电源。
- 将主板从电视中取出,放在防静电垫上。
- 连接好电源板,但先不连接屏幕。
-
上电测试：
- 给主板通电（此时屏幕未连接，背光驱动电路会因检测不到负载而可能不工作，这是正常的）。
- 按下开机键，用万用表测量背光控制信号插座上的 BL_ON 引脚。
-
信号追踪：
- 情况A：BL_ON有高电平。
- 说明主板CPU工作正常,发出了开机指令。
- 问题出在从BL_ON引脚到背光驱动IC之间的电路，检查这个路径上的电阻、三极管是否损坏。
- 情况B：BL_ON无高电平。
- 说明主板CPU未发出指令,或指令被阻断。
- 检查主芯片的 PVCC (1.2V) 和 PVDD (1.5V) 供电是否正常,这是最常见的故障点！
- 如果供电正常,检查复位信号和晶振是否正常。
- 如果这些都正常，可能是主芯片本身虚焊或损坏，需要尝试 补焊主芯片。
- 情况A：BL_ON有高电平。
-
元件级维修：
- 更换电容： 检查主芯片供电电路的滤波电容，特别是顶部鼓包的,必须更换。
- 补焊稳压IC： 对负责PVCC、PVDD等电压的稳压IC进行补焊。
- 补焊主芯片/DDR： 如果怀疑是虚焊导致CPU或内存工作不正常，需要用风枪重新焊接BGA芯片。（此操作难度高，需要熟练技巧，否则会直接报废主板）
-
最终测试：
完成维修后，重新连接屏幕，再次上电测试,观察故障是否排除。
总结与建议
- 先软后硬： 确保不是软件或设置问题（虽然MS881这种老机芯软件问题较少）。
- 先外后内： 先排除电源板、屏线、屏幕等外部配件的问题。
- 先供电后信号： 任何芯片工作都需要稳定的供电，先测量关键电压,事半功倍。
- 从简到繁： 先检查最明显的部分（如保险丝、鼓包电容）,再进行复杂的芯片级维修。
- 安全第一： 不熟悉的操作不要轻易尝试，特别是BGA芯片的焊接,建议有经验的师傅操作。
维修MS881主板需要耐心和细心，遵循系统性的排查流程，大部分问题都能找到原因,祝你维修顺利！
