【重要安全警告】 在进行任何维修操作之前,请务必：
（图片来源网络，侵删）
- 切断电源！ 将焊机插头从插座上拔下,并用万用表确认输入端已无电压。
- 释放电容残压！ 焊机内部的大容量滤波电容在断电后仍会储存高压电，非常危险，必须使用大功率电阻（如大水泥电阻）进行放电，或短接其接线端子（注意安全，防止电弧）。
- 具备基本的电子知识和技能。 如果您不熟悉电路和焊接，请寻求专业人士的帮助,以免造成人身伤害或设备二次损坏。
第一部分：ZX7-200焊机基本工作原理
要维修，先要懂原理，ZX7-200的核心是一个“主电源+控制电路+反馈电路”的闭环系统。
-
主电源通路：
- 输入： 220V交流电（或380V，视型号而定，但ZX7-200多为220V单相）。
- 整流： 通过整流桥（通常为4个二极管组成的桥式整流电路）将交流电转换为脉动的直流电。
- 滤波： 通过一个或多个大容量电解电容（通常几百微法，耐压450V以上）进行滤波,得到较为平滑的直流高压。
- 逆变/斩波： 这是核心部分，由一个大功率晶闸管（SCR）和与之配套的触发电路组成，触发电路根据设定值和反馈值，在精确的时刻给晶闸管门极一个脉冲，使其导通，晶闸管导通后，电流流过主变压器的初级绕组。
- 变压与整流： 主变压器将高压直流电降低为低压交流电，然后次级输出的低压交流电再通过快恢复二极管组成的整流桥进行整流，输出低电压、大电流的直流电供焊接使用。
-
控制与反馈通路（决定焊接电流大小）：
- 给定信号： 通过电位器（调节电流大小的那个旋钮）来设定一个期望的输出电流值。
- 反馈信号： 在主输出回路中，有一个电流取样电阻（通常是一个阻值很小、功率很大的锰铜丝电阻），当输出电流变化时，这个电阻两端的电压会随之线性变化,这个微小的电压信号被送回控制电路。
- 比较与放大： 控制电路（通常由一个运算放大器IC为核心）将“给定信号”和“反馈信号”进行比较，如果实际电流小于设定值，误差信号就会增大，控制电路就会提前触发晶闸管，延长其导通时间，从而增加输出电流，反之则减小导通时间，降低输出电流，这个过程发生得非常快（每秒数千次）,从而实现了恒流输出。
简单记忆： 旋动电位器 → 设定一个目标值 → 控制电路比较“目标”和“实际” → 调整晶闸管导通时间 → 输出电流稳定在设定值。

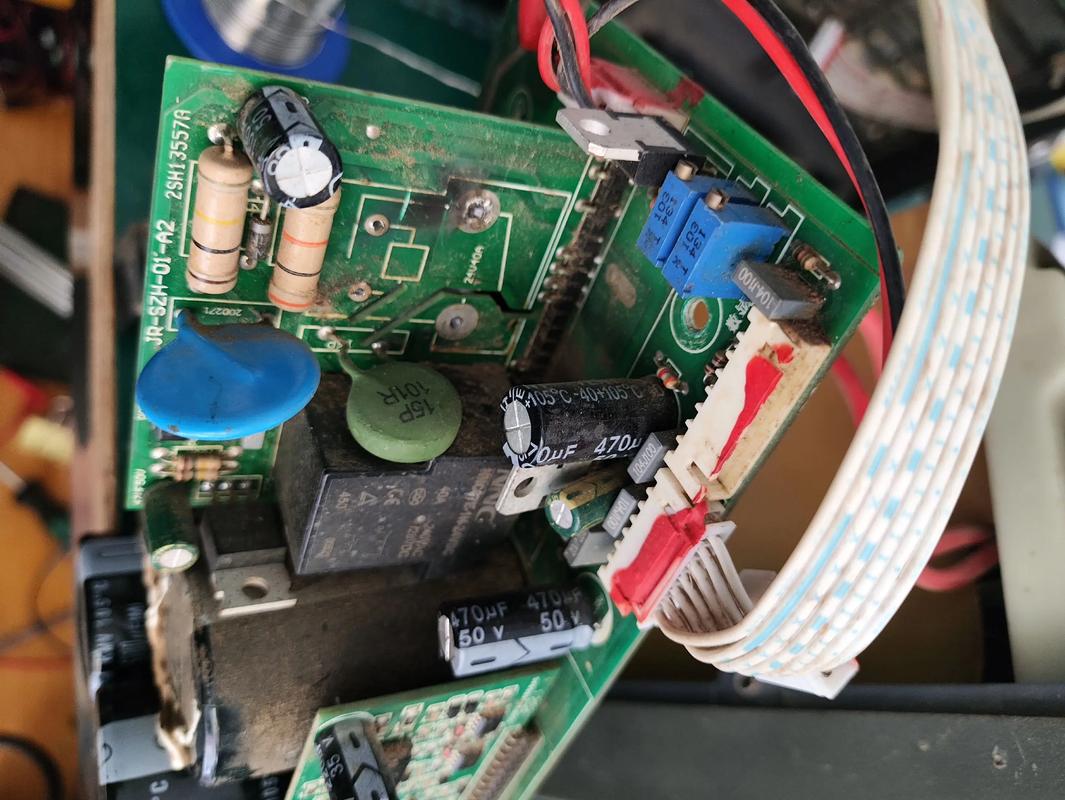

（图片来源网络，侵删）
第二部分：故障现象与系统性排查方法
维修时，应遵循“先外后内，先简后繁，先电源后负载”的原则。
故障现象一：指示灯不亮，整机无任何反应
这通常是电源输入部分的问题。
- 检查电源线和插头： 是否有破损、断裂？插头是否插紧？用万用表电阻档测量插头两脚是否导通。
- 检查保险管： 这是最常见的故障点，打开机箱，找到输入端的保险管（通常在电源开关附近），用万用表电阻档测量其是否熔断（不通），如果熔断，需要找到熔断原因，否则换上新保险管后会再次熔断。
- 熔断原因分析：
- 软击穿： 偶然性的电网电压冲击导致，可更换同规格保险管（注意电流和电压值）。
- 硬击穿： 存在短路元件，重点检查：
- 整流桥： 是否有二极管被击穿短路,用二极管档测量其正反向特性。
- 主滤波电容： 是否被击穿短路，用电容档测量或用电阻档测量其充放电情况（短路则电阻值为零）。
- 晶闸管： 是否被击穿短路，用万用表电阻档测量其阳极A和阴极K之间的电阻，正常时应为高阻态（兆欧级），如果阻值很小或为零,则已损坏。
- 熔断原因分析：
故障现象二：指示灯亮，但无输出电流，不引弧
这说明前级电源工作正常，问题出在触发电路、主功率回路或反馈回路。
- 检查输出接线： 焊枪电缆、地线夹是否连接牢固？电缆内部是否断裂？（可以晃动电缆，同时观察是否有火花或间歇性导通）。
- 检查电流电位器： 电位器是否损坏或接触不良？可以尝试轻轻转动或快速拨动几下，看是否能恢复，如果怀疑,可以拆下测量其阻值是否平滑变化。
- 检查电流取样电阻： 这个电阻是关键，功率大，容易烧断或开路，用万用表电阻档测量其阻值，正常时应是一个很小且精确的阻值（例如5mΩ、10mΩ等），如果阻值无穷大或阻值变大，说明已损坏。注意： 这个电阻通常很贵，且不易买到，有时可以用同样材质的锰铜丝自己绕制,但阻值一定要精确。
- 检查晶闸管：
- 是否触发： 晶闸管不工作，最常见的原因是触发电路没有送出触发脉冲，可以用示波器（如果没有，此步可跳过或请专业人士）测量晶闸管门极G和阴极K之间是否有脉冲信号。
- 是否损坏： 如前所述，测量A-K极间是否短路。
- 检查主变压器： 变压器初级或次级线圈是否开路或短路，用万用表电阻档测量初级和次级线圈的直流电阻，初级线圈阻值应稍大（几欧到十几欧），次级线圈阻值应非常小（零点零几欧），如果阻值为无穷大,则线圈开路。
故障现象三：输出电流不稳，忽大忽小，电弧飘忽
这通常是反馈环路或控制电路的问题。
（图片来源网络，侵删）
- 检查电流取样电阻： 阻值是否因过热而改变？或者焊接处有虚焊、氧化导致接触不良？
- 检查反馈线路： 连接取样电阻到控制电路的线路是否有松动、虚焊？
- 检查控制电路IC： 运算放大器等核心芯片工作是否正常？外围元件（如电阻、电容）是否有变值、损坏的情况？这需要一定的电路分析能力。
- 检查电网电压： 所在地的电网电压是否不稳定？
故障现象四：焊接电流远小于设定值，勉强能焊
- 检查晶闸管： 晶闸管没有完全导通（半波工作），可能是触发脉冲功率不足，或者是晶闸管本身性能下降,触发特性变差。
- 检查主整流桥（次级）： 次级的快恢复二极管是否有损坏，导致输出脉动直流,有效值下降。
- 检查控制电路： 给定信号或反馈信号异常，导致控制电路误判,将输出电流限制在一个很低的水平。
第三部分：常见易损件及代换
- 保险管： 务须使用同规格（电流值、电压值）的保险管,严禁用铜丝代替。
- 晶闸管： 型号通常会在其身上标明，如BT151、BT137等，更换时，除了型号，注意其耐压和电流值必须等于或大于原型号，安装时确保散热片拧紧,并涂抹导热硅脂。
- 整流桥： 分为输入端的普通整流桥和输出端的快恢复整流桥，更换时，耐压和平均电流值必须满足要求。
- 电解电容： 更换时，耐压值必须等于或高于原值，容量可以稍大一点,但不应过小。
- 电流取样电阻： 这是“原厂件”，不易代换，损坏后最好寻找同型号、同阻值的替换，如果找不到，可以找专业人士用锰铜丝绕制,并用精密电桥校准阻值。
