电子技术基础三视频是电子工程专业学习中不可或缺的重要学习资源，该系列视频系统讲解了模拟电子技术和数字电子技术的核心知识，从半导体器件特性到集成电路应用，从基本放大电路到逻辑门电路，内容覆盖全面且层次分明，适合不同阶段的学习者进行系统化学习，视频通常以理论讲解结合实例分析的方式展开，通过动画演示和电路仿真，帮助学习者直观理解抽象的电子学概念，例如在讲解PN结形成原理时，通过载流子运动动画清晰展示内电场的建立过程；分析共射极放大电路时，利用Multisim仿真展示静态工作点对输出波形的影响，使学习者能够深刻理解“静态工作点设置不当会导致失真”这一关键知识点。
在半导体器件部分，视频重点介绍了二极管、三极管、场效应管等核心器件的结构、特性和参数，以三极管为例，视频不仅讲解了其电流放大原理（(I_E = I_B + I_C)，(\beta = \frac{I_C}{I_B})），还通过对比NPN型和PNP型三极管的偏置条件，帮助学习者掌握不同类型器件的电路设计方法，视频结合实际应用场景，如二极管在整流电路（单相桥式整流）、稳压电路（稳压二极管）中的作用，三极管在开关电路、放大电路中的具体接法,实现了理论与实践的紧密结合。
基本放大电路是模拟电子技术的核心内容，视频详细分析了共射极、共集电极、共基极三种基本组态的特点，通过表格对比三种组态的输入/输出电阻、电压放大倍数、频率响应等关键指标（如下表）,帮助学习者快速掌握各自的适用场景：
| 组态 | 输入电阻 | 输出电阻 | 电压放大倍数 | 特点与应用 |
|---|---|---|---|---|
| 共射极 | 中等 | 中等 | 大（反相） | 电压放大，常用 general 放大电路 |
| 共集电极 | 大 | 小 | ≈1（同相） | 电压跟随，阻抗匹配 |
| 共基极 | 小 | 大 | 大（同相） | 高频特性好，用于高频放大 |
视频还深入运算放大器的线性与非线性应用，如比例运算、加法运算、积分微分运算，以及电压比较器、施密特触发器等电路，通过推导运放“虚短”“虚断”的概念，结合具体电路参数计算，帮助学习者掌握运放电路的分析方法，例如在反相比例放大电路中，输出电压 (U_o = -\frac{R_f}{R_1}U_i)，视频通过改变反馈电阻 (R_f) 的值，演示放大倍数的调节过程,让学习者直观理解负反馈对电路性能的影响。
数字电子技术部分，视频从逻辑代数基础入手，讲解基本逻辑门（与、或、非）及其复合逻辑门（与非、或非、异或）的逻辑功能，通过真值表和逻辑表达式相结合的方式，帮助学习者建立逻辑分析能力，在组合逻辑电路部分，重点介绍了编码器、译码器、数据选择器等典型电路的工作原理，例如3-8译码器将3位二进制输入转换为8路输出，其使能端的作用通过电路仿真清晰展示，时序逻辑电路部分，视频详细讲解了触发器（RS、JK、D、触发器）的逻辑功能和触发方式，以及计数器、寄存器的设计方法，通过状态转换图和时序图分析，帮助学习者理解“时序电路的输出不仅与当前输入有关，还与原状态相关”这一核心特点。
电子技术基础三视频的学习建议：注重概念理解，避免死记硬背公式，例如理解“三极管放大状态的条件是发射结正偏、集电结反偏”，比单纯记忆参数更重要；结合仿真软件（如Multisim、Proteus）进行实践，搭建视频中的电路案例，观察输入输出波形变化，加深对理论知识的掌握；通过习题巩固，针对不同类型的电路（如放大电路、组合逻辑电路）进行专项练习,逐步提升分析问题和解决问题的能力。
相关问答FAQs
Q1：学习电子技术基础三时，如何理解“静态工作点”对放大电路的影响？

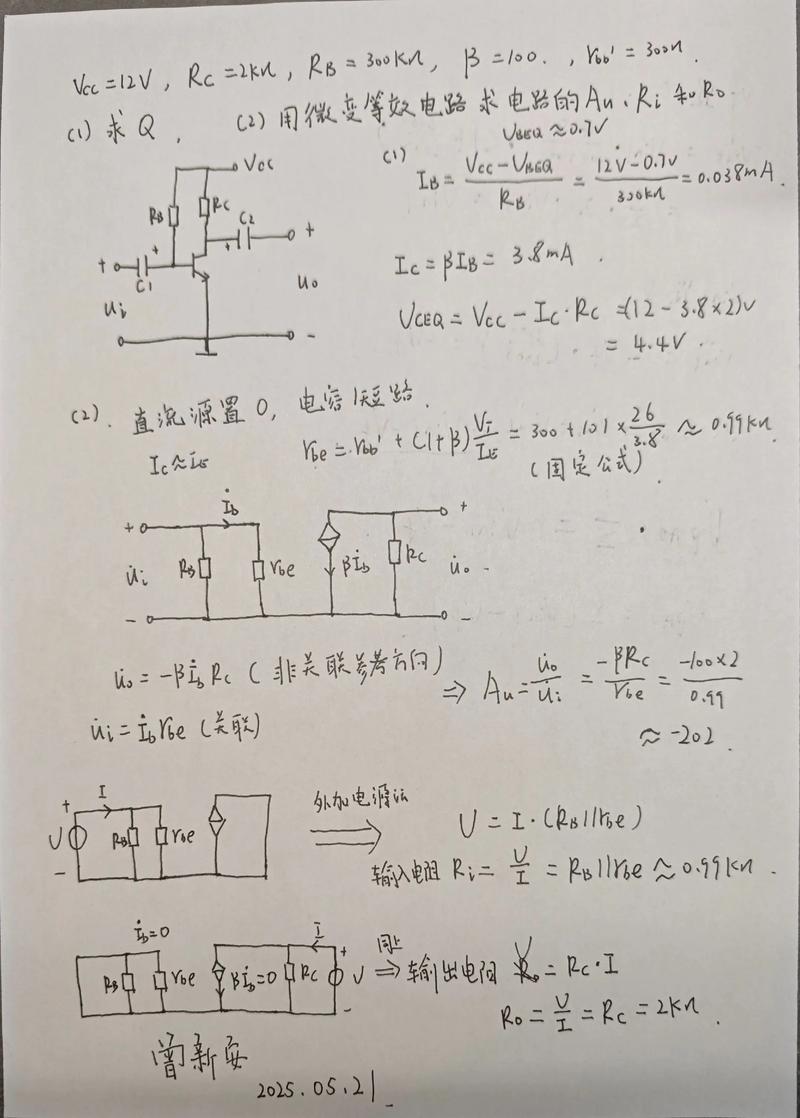

A1：静态工作点是指放大电路未加输入信号时，三极管各极的直流电流和电压值，它直接影响放大电路的性能：若静态工作点过高（接近饱和区），输入信号正半周时三极管进入饱和状态，导致输出波形底部失真；若静态工作点过低（接近截止区），输入信号负半周时三极管进入截止状态，导致输出波形顶部失真，视频通过仿真演示不同静态工作点下的输出波形，直观展示了“合适静态工作点（一般设置在负载线中点）才能保证放大电路不失真”的结论。
Q2：数字电路中，组合逻辑电路和时序逻辑电路的根本区别是什么？
A2：根本区别在于是否含有存储元件（如触发器）和是否具有记忆功能，组合逻辑电路仅由逻辑门构成，输出仅取决于当前输入信号，与电路原状态无关（如编码器、译码器）；时序逻辑电路包含存储元件，输出不仅与当前输入有关，还与电路的原状态有关（如计数器、寄存器），视频通过对比全加器（组合逻辑）和计数器（时序逻辑）的工作过程，清晰展示了这一区别：全加器的和与进位仅由当前输入的加数和决定,而计数器的下一个状态需要基于当前计数结果和输入信号共同确定。
