创维8S16作为一款经典的液晶电视机型，其维修资料对于技术人员来说具有重要的参考价值，以下从电路结构、常见故障及维修方法、关键测试点等方面进行详细阐述,为维修工作提供系统化的指导。
整机电路结构概述

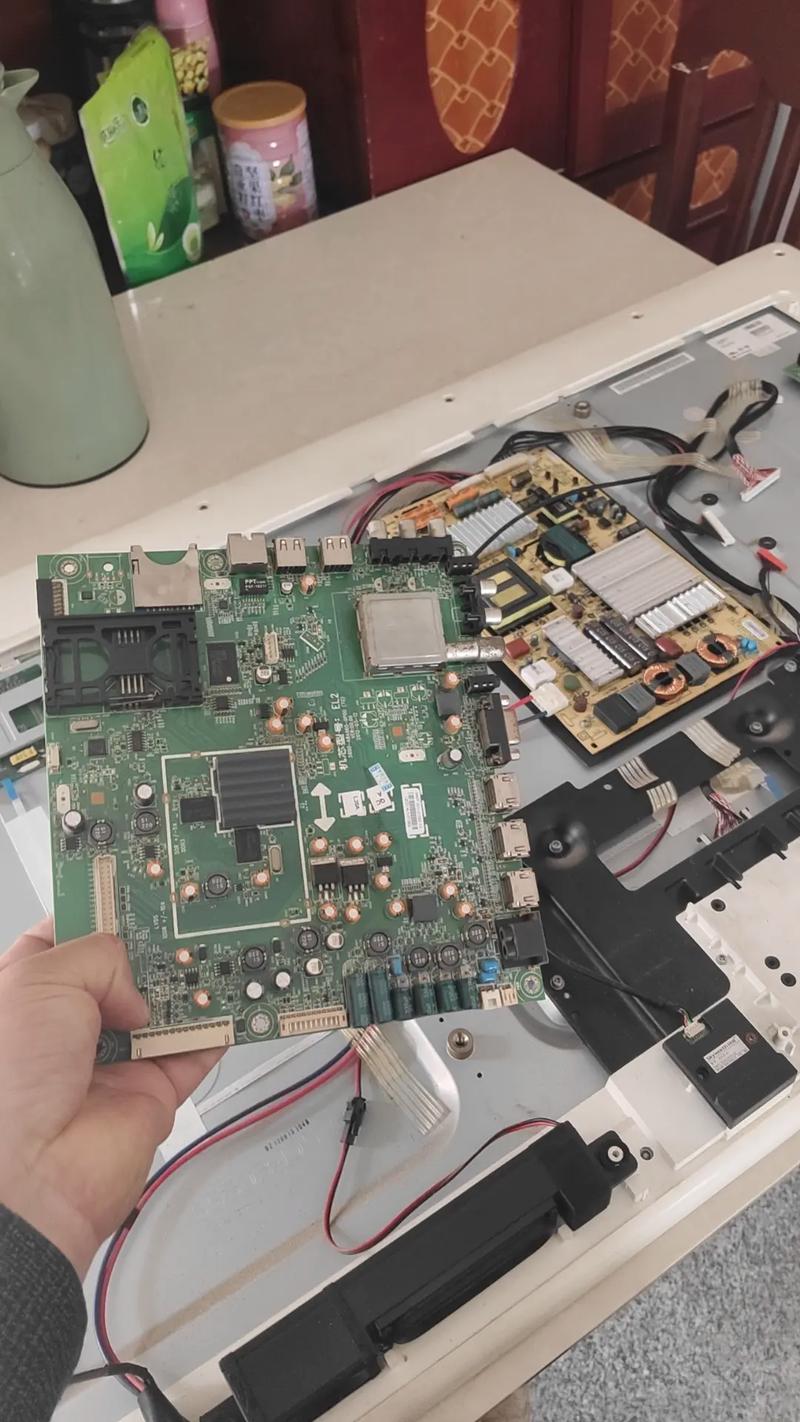

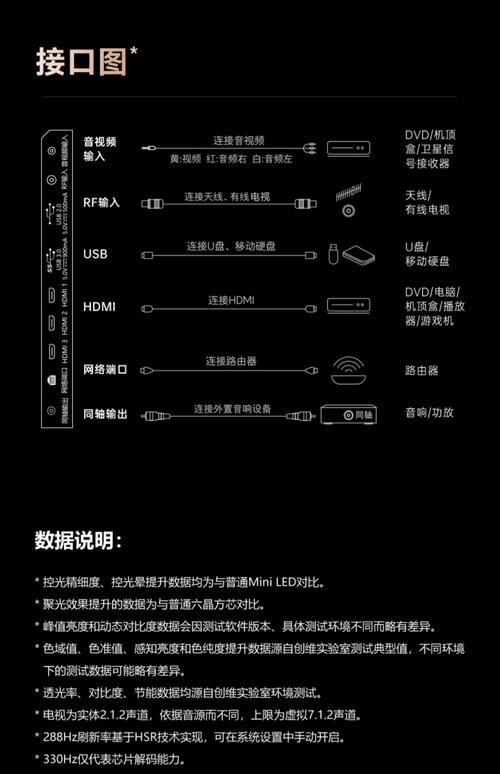

创维8S16电视主要由主板、电源板、背光板、逻辑板（T-CON板）及屏幕组件构成，主板采用MSD6A808芯片作为主控，支持1080P解码；电源板采用双路设计，分别为主电源+12V/+24V和背光电源+12V/VS_ON；背光板采用恒流驱动方案，搭配LED灯条；逻辑板负责驱动屏幕显示，由LVDS信号控制，各模块通过排线、接线端子相互连接,需注意信号走向和电压匹配关系。
常见故障及维修方法
电源故障
故障现象：无光栅、无声音，指示灯不亮。
排查步骤：
- 测试电源板输出电压：使用万用表测量PFC输出电压（正常为+380V），若电压异常，检查PFC电路开关管（如2SK3562）及驱动IC（如NCP1397）。
- 检待机电路：测量待机5V电压是否正常，若无输出，检查光耦（如PC817）及副电源IC（如LD7552B）。
- 过压保护检测：若输出电压瞬间升高后归零，需检查稳压反馈电路（如TL431、光耦PC817）。
维修案例：某机型出现屡烧保险管现象，经检测为整流桥DB107内部短路,更换同规格整流桥后故障排除。

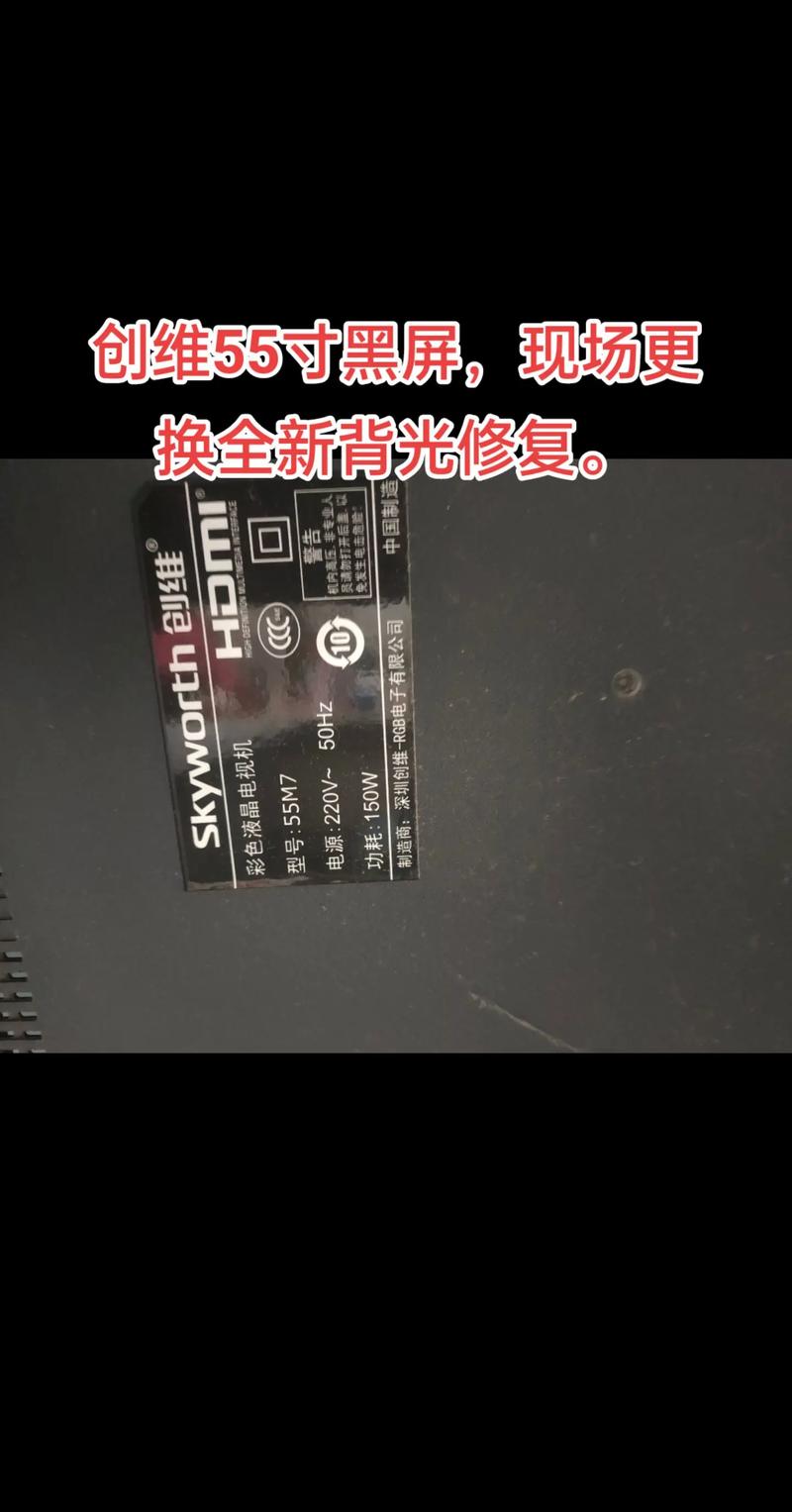

背光故障
故障现象：图像正常但背光不亮，或屏幕出现竖线/黑屏。
排查步骤：
- 测试背光板供电：确认+12V电压是否输入至背光板，若无，检查电源板至背光板的连接线。
- 检测背光使能信号：用示波器测量VS_ON信号（高电平有效），若信号异常，排查主板驱动电路。
- 测试LED灯条：断开背光板与屏幕连接，用可调电源逐路测试LED灯条电压（正常为20-30V/路），若某路无电流，更换对应灯条。
维修案例：某机型屏幕局部黑屏，经检测为LED灯条某颗灯珠短路,更换灯条后恢复正常。
图像及逻辑板故障
故障现象：图像花屏、缺色或无显示。
排查步骤：
- 检查LVDS信号：用示波器测量主板至逻辑板的排线信号，确保时钟线（如CLK）和数据线（如R/G/B）波形正常。
- 测试逻辑板供电：测量逻辑板3.3V、5V供电是否稳定，若电压波动，检查滤波电容（如贴片电容10uF/16V）。
- 屏幕供电检测：逻辑板需产生VCC电压（约6-8V）驱动屏幕，若无输出，检查升压电路（如SI8381）。
维修案例：某机型出现图像花屏，更换逻辑板后故障消失,原因为内部存储芯片数据错乱。
主板故障
故障现象：不开机、指示灯闪烁或遥控失灵。
排查步骤：
- 测试主芯片供电：测量MSD6A808各路供电（如1.2V、3.3V），若电压缺失，检查电源管理IC（如AP6253）。
- 检查复位电路：用示波器测量复位信号（RST），正常为低电平后跳变为高电平。
- 软件故障：若硬件正常但无法开机，需尝试升级固件或重刷程序。
关键测试点及参数
| 测试点 | 正常电压 | 测试条件 | 相关电路 |
|---|---|---|---|
| 电源板PFC输出 | +380V DC | 市电220V输入 | PFC开关电路 |
| 主板+12V输入 | +12V±0.5V | 待机状态 | 电源管理IC |
| 背光VS_ON | 高电平3.3V | 开机瞬间 | 主板GPIO控制 |
| 逻辑板VCC | +6.5V±0.3V | 屏幕点亮时 | 升压电路 |
| 主芯片1.2V | +1.2V±0.05V | 系统运行中 | AP6253稳压输出 |
维修注意事项
- 防静电操作：维修前佩戴防静电手环，避免静电击打敏感元件。
- 供电隔离：更换电源板或背光板时，需先断开市电，避免电容残留电荷。
- 信号排线：插拔排线时需垂直用力，避免弯折导致断路。
- 替代原则：维修时优先使用原型号元件，若无替代品，需确认参数一致（如耐压、容值）。
相关问答FAQs
Q1：创维8S16电视开机后指示灯亮但无图像，如何排查？
A：首先检查背光是否亮起（用手电筒照射屏幕观察是否有微弱图像），若背光正常，则可能是逻辑板或屏幕故障；若背光不亮，需测量背光板供电和VS_ON信号，排查电源板或主板驱动电路,常见原因为背光板升压电路损坏或LED灯条开路。
Q2：维修时发现主板3.3V电压偏低，如何定位故障？
A：首先测量电源管理IC（如AP6253）的输入电压是否正常，若输入正常但输出偏低，检查IC的使能信号（EN脚）是否为高电平，若使能正常，则可能是IC损坏或周边滤波电容失效（如ESR过大）,需更换AP6253或对应电容。
