美国有哪些靶材品牌?

美国在靶材领域拥有众多知名品牌,这些品牌凭借先进的技术、优质的产品和广泛的应用覆盖,在全球半导体、显示面板、光伏、镀膜等行业占据重要地位,以下从不同应用领域和品牌特点出发,详细介绍美国主要靶材品牌及其技术优势、核心产品及市场应用。

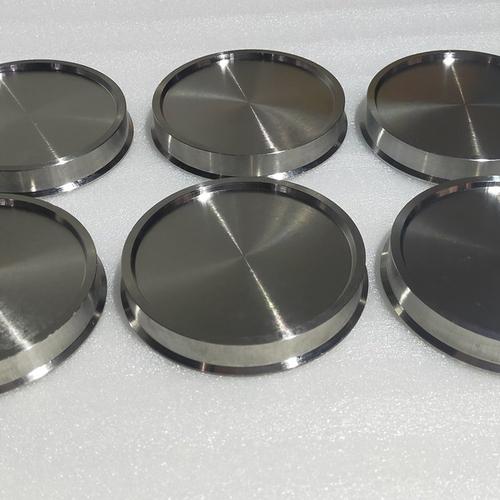

美国有哪些靶材品牌?-图1
(图片来源网络,侵删)

半导体领域靶材品牌:高纯度与工艺领先

半导体制造对靶材的纯度、致密度和成分均匀性要求极高(通常纯度≥99.9995%),美国品牌在该领域长期占据技术主导地位。

JX Nippon Mining & Metals(日本矿研,美国子公司)

尽管总部在日本,但其美国子公司(如位于加利福尼亚州的研发中心)是半导体靶材的核心供应商之一,尤其在铜(Cu)、钛(Ti)、钽(Ta)等靶材领域优势显著,其产品广泛应用于先进制程的晶圆电极、阻挡层沉积,通过独特的“区域熔炼”技术实现靶材纯度达6N(99.9999%),满足3nm以下制程需求。

Kurt J. Lesker(美国)

作为真空镀膜设备的龙头企业,Kurt J. Lesker同时提供高纯度靶材,聚焦半导体和光学薄膜领域,其铝(Al)、镍(Ni)、铬(Cr)等靶材采用粉末冶金+热等静压(HIP)工艺,致密度≥99.9%,适用于物理气相沉积(PVD)和溅射工艺,尤其在逻辑芯片和存储芯片的介质层沉积中应用广泛。

Praxair Surface Technologies(美国空气产品子公司)

Praxair隶属于空气产品公司(Air Products),是全球最大的工业气体和材料供应商之一,其靶材业务以高纯度金属和陶瓷靶材为核心,在半导体领域,其钨(W)、钼(Mo)、氮化钛(TiN)等靶材用于芯片互连和扩散阻挡层,通过“冷等静压+真空烧结”工艺控制晶粒尺寸≤10μm,确保溅射时膜层均匀性。

显示面板与光伏领域靶材品牌:大尺寸与成本优化

显示面板(LCD/OLED)和光伏电池需要大尺寸靶材(边长1.2m以上),美国品牌通过规模化生产和合金技术降低成本,同时满足光电性能需求。

Teledyne Scientific & Imaging(美国)

Teledyne专注于先进材料与传感器,其ITO(氧化铟锡)靶材是显示面板行业的标杆产品,通过“共沉淀+热压”工艺,实现靶密度≥99.5%,方块电阻≤5Ω/□,透光率≥90%,广泛应用于LCD面板的透明电极和OLED的发光层,其氧化锌(ZnO)和氧化锌铝(AZO)靶材在柔性显示领域占据重要份额。

Materials Preparation Center(MPC,美国)

隶属于美国能源部阿贡国家实验室,MPC以科研级靶材闻名,同时为光伏和显示行业提供定制化产品,其铜铟镓硒(CIGS)靶材用于薄膜太阳能电池,通过多层复合工艺提升光电转换效率(≥22%);而硅(Si)靶材则用于非晶硅薄膜沉积,助力光伏电池降本增效。

Targray Technology(美国)

Targray聚焦光伏和显示材料的供应链服务,其银(Ag)靶材和铝(Al)靶材在太阳能电池电极领域市场份额领先,通过纳米涂层技术,银靶材的导电率提升至6.3×10⁷ S/m,同时降低溅射过程中的靶材损耗(≤0.3mm/h),显著降低光伏电池生产成本。

精密光学与镀膜领域靶材品牌:特殊成分与性能定制

光学镀膜、工具涂层等领域对靶材的成分控制和微观结构要求严苛,美国品牌通过特种合金和复合技术满足多样化需求。

Admat Inc.(美国)

Admat是全球领先的陶瓷和金属靶材供应商,其氧化铝(Al₂O₃)、氧化锆(ZrO₂)、氮化硅(Si₃N₄)等陶瓷靶材广泛应用于光学镀膜和刀具涂层,通过“反应烧结”工艺,实现靶材氧含量≤50ppm,膜层硬度≥2000HV,适用于AR/VR镜片的增透膜和硬质刀具的耐磨涂层。

Testbourne Ltd.(美国子公司)

英国Testbourne集团在美国设有子公司,专注于高纯度合金靶材,如镍铬(NiCr)、钛铝(TiAl)等,其靶材用于航空航天发动机的热障涂层,通过“真空电弧熔炼”确保成分均匀性(偏析度≤2%),涂层可在1100℃高温下长期稳定。

Angstrom Advanced Inc.(美国)

Angstrom提供定制化靶材解决方案,其金(Au)、铂(Pt)、铱(Ir)等贵金属靶材用于科研和医疗设备镀膜,金靶材的纯度达5N(99.999%),溅射膜层厚度可控至纳米级,适用于生物传感器和柔性电路。

美国主要靶材品牌应用领域概览

以下表格汇总了上述品牌的核心产品、技术特点及主要应用领域:

品牌名称 核心产品 技术特点 主要应用领域
JX Nippon Mining(美国子公司) Cu、Ti、Ta靶材 6N高纯度,区域熔炼工艺 先进制程晶圆电极、阻挡层
Kurt J. Lesker Al、Ni、Cr靶材 HIP致密化,晶粒尺寸≤10μm 半导体PVD、光学薄膜
Praxair Surface Technologies W、Mo、TiN靶材 冷等静压+真空烧结,致密度≥99.9% 芯片互连、扩散阻挡层
Teledyne ITO、ZnO靶材 共沉淀+热压,方块电阻≤5Ω/□ LCD/OLED透明电极、柔性显示
MPC(阿贡国家实验室) CIGS、Si靶材 多层复合工艺,光电转换效率≥22% 薄膜太阳能电池、非晶硅光伏
Targray Technology Ag、Al靶材 纳米涂层技术,损耗≤0.3mm/h 光伏电池电极、柔性电路
Admat Inc. Al₂O₃、ZrO₂陶瓷靶材 反应烧结,氧含量≤50ppm 光学镀膜、硬质刀具涂层
Testbourne(美国子公司) NiCr、TiAl合金靶材 真空电弧熔炼,偏析度≤2% 航空航天热障涂层、发动机部件
Angstrom Advanced Au、Pt、Ir贵金属靶材 5N高纯度,纳米级厚度控制 生物传感器、医疗设备镀膜

相关问答FAQs

Q1:美国靶材品牌在全球市场的主要竞争优势是什么?
A1:美国靶材品牌的核心优势集中在三方面:一是技术领先性,尤其在半导体领域的高纯度(6N以上)靶材和先进制程工艺(如区域熔炼、HIP致密化);二是定制化能力,能够根据显示面板、光伏、光学等不同领域需求开发特殊成分靶材(如复合陶瓷合金、纳米涂层靶材);三是产业链协同,部分品牌(如Praxair、Targray)依托工业气体和材料供应链优势,提供从靶材生产到镀膜工艺的一体化解决方案,满足客户对成本和性能的双重需求。

Q2:选择美国靶材品牌时,需要重点关注哪些技术参数?
A2:选择靶材时需结合应用场景重点考虑以下参数:

  • 纯度:半导体领域需≥99.9995%(5.5N),光伏和显示领域可≥99.99%(4N);
  • 致密度:高致密度(≥99.9%)可减少溅射过程中的“掉粉”现象,提升膜层均匀性;
  • 晶粒尺寸:细晶粒(≤10μm)靶材溅射速率快、膜层一致性好,适用于精密镀膜;
  • 成分均匀性:合金靶材需控制偏析度≤2%,避免膜层性能波动;
  • 几何精度:大尺寸靶材(如1.2m×1.2m)需保证平整度≤±0.1mm,避免边缘效应影响膜层质量。
