电视机内部存在高压，即使断电后，大电容（如PFC电路中的大电解电容）中仍可能储存有致命的高压电。如果您没有专业的电子维修知识和工具，请务必不要自行拆机维修，以免发生危险或造成二次损坏，强烈建议联系专业维修人员。
（图片来源网络，侵删）
第一部分：PFC电路基础认知
1 什么是PFC电路？
PFC电路的全称是“功率因数校正电路”,它的主要作用有两个：
- 提高功率因数： 将原本滞后于电压的电流波形校正为与电压波形同相，减少电网的无功功率损耗，使电能利用率更高，更“环保”。
- 稳定高压直流母线电压： 在传统的桥式整流电路后，直接用电容滤波，得到的直流电压会随着市电电压的波动而大幅变化（220V市电，峰值约310V，整流后电压在200V-310V之间波动），PFC电路能将这个不稳定的电压“升压”并稳定在一个更高的固定值，通常为380V-400V（对于220V市电），这个稳定的380V高压会为后级的LLC谐振变换器（或类似拓扑）提供稳定的工作电压,从而大大提高电源的效率和负载调整率。

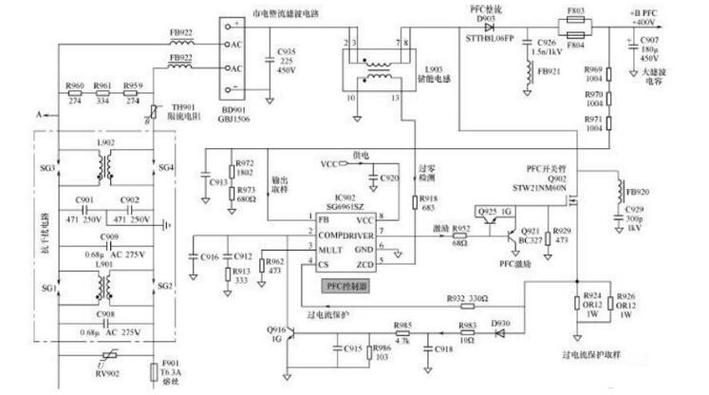

2 长虹电视PFC电路的典型拓扑
长虹液晶电视的PFC电路绝大多数都采用“升压型（Boost）拓扑”,这是最常见的一种。
核心组成部件：
- 整流桥： 将220V交流电整流成脉动的直流电。
- PFC电感（储能电感）： 通常是一个带磁芯的线圈,用于储存能量。
- PFC开关管（MOSFET）： 核心控制元件，高速开关,控制电流流向。
- PFC二极管（升压二极管）： 在开关管关断时,将电感中的能量释放到输出端。
- PFC输出电容（高压电解电容）： 储存能量,将升压后的电压滤波成稳定的380V直流。
- PFC控制芯片： PFC电路的“大脑”，负责驱动开关管，实现电压和电流的闭环控制，常见型号有NCP1653, NCP1607, FAN7530, L6562等。
- 相关电阻、电容： 采样电阻、反馈电阻、RC滤波电路等。
第二部分：PFC电路的常见故障现象
当PFC电路出现故障时,电视通常会表现出以下一种或多种现象：

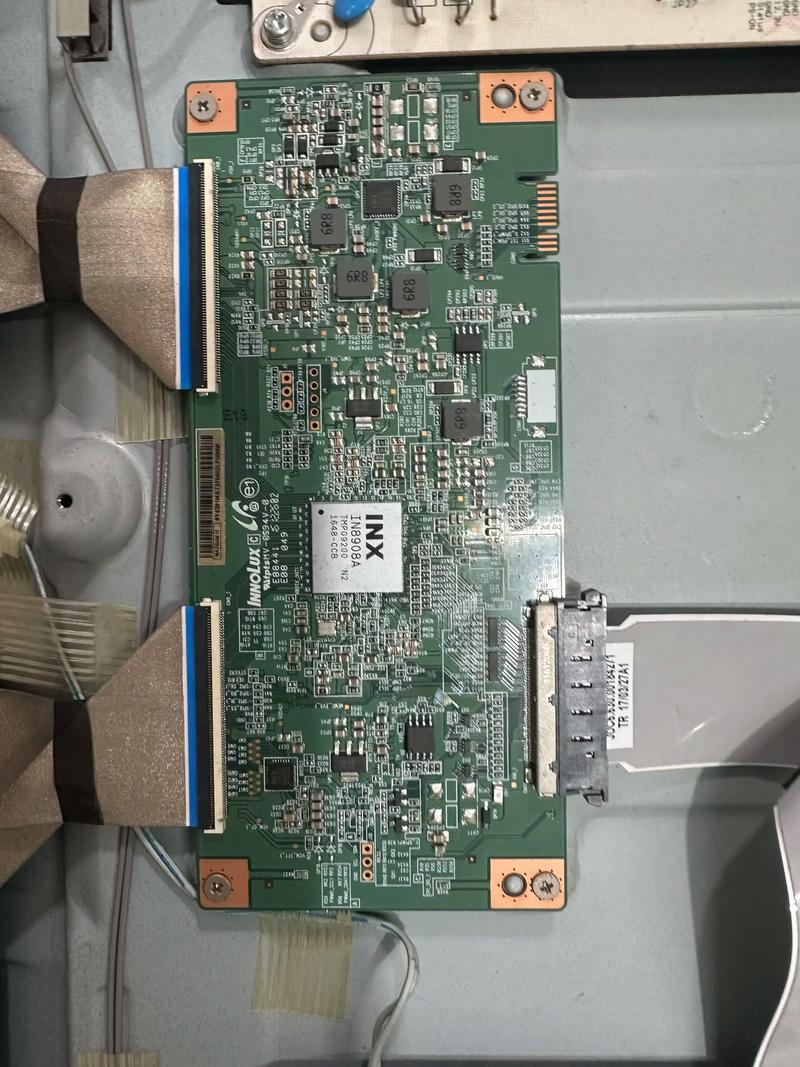

（图片来源网络，侵删）
- 完全无反应，电源指示灯不亮： 这是最常见的现象，由于PFC电路是主电源的前级，如果它不工作，后级所有电路都无法获得工作电压，电视处于“假死”状态。
- 电源指示灯亮，但无法开机（无图像无声音）： 有时PFC电路能工作，但输出电压异常（过低或过高），或者保护电路启动，导致后级LLC电路不工作,进入保护状态。
- 开机瞬间“吱”一声，然后保护： 这通常是PFC电路输出电压过高,触发了过压保护。
- 保险丝熔断： PFC电路严重短路（如开关管击穿、整流桥击穿）会导致输入电流急剧增大,烧毁保险丝。
- 屏幕图像闪烁，亮度不稳： PFC电路输出电压不稳，导致后级DC-DC变换器输出电压波动,引起屏幕闪烁。
第三部分：PFC电路的维修流程与方法
维修PFC电路，遵循“由外到内、由简到繁、先静态后动态”的原则。
第1步：安全准备与初步检查
- 断电放电： 拔掉电源线，等待至少10-15分钟，用万用表的电阻档（200kΩ或2MΩ档）测量PFC输出端（即380V大电容两端）的电阻，如果指针有明显的摆动过程，说明电容中仍有存电，需继续等待或用大功率电阻（如5W/10kΩ）进行人工放电，确保人身安全。
- 目视检查： 打开后盖，仔细观察PFC电路部分，看是否有：
- 烧黑、炸裂的元件： 如MOSFET、PFC二极管、电解电容。
- 虚焊、脱焊的引脚： 尤其是大功率元件的焊盘。
- 明显的铜箔断裂： 检查电流通路上是否有烧断的痕迹。
第2步：测量关键电压点
在不通电或通电状态下测量关键点电压,是判断故障范围的有效手段。
-
测量市电输入端：
- 交流电压： 应为220V左右。
- 直流电压： 整流桥输出端的直流电压，在不开机状态下，这个电压会随着市电波动（约200-310V），如果这个电压正常,说明输入和整流桥没问题。
-
测量PFC输出端（关键点）：

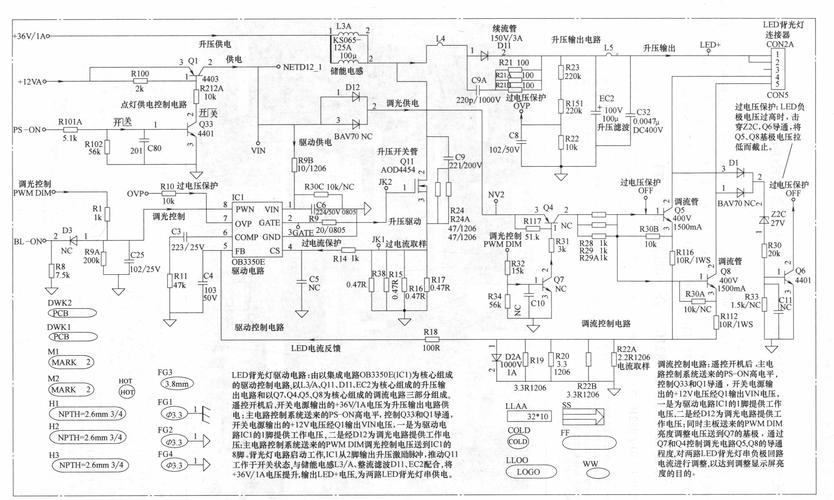

（图片来源网络，侵删）- 正常工作时： 应该稳定在380V - 400V DC。
- 故障现象1（无反应）： 如果此电压为0V或只有200多V,说明PFC电路没有工作。
- 故障现象2（保护）： 如果此电压远高于400V（如450V以上），说明PFC控制环路失控,必须立即断电检查。
第3步：静态电阻测量（断电测量）
如果初步检查和电压测量怀疑有短路,断电后测量电阻值是定位短路点的关键。
-
测量PFC开关管（MOSFET）的D-S极：
- 用万用表二极管档，红表笔接S极（源极），黑表笔接D极（漏极），正常会显示一个二极管的压降（约0.4-0.9V）。
- 反过来，黑表笔接S极，红表笔接D极，应显示“OL”或无穷大。
- 如果正反向都导通或电阻很小，说明MOSFET已击穿短路,这是最常见的故障点之一。
-
测量PFC二极管：
用二极管档测量，正向应有压降，反向应不通，如果正反向都通,说明二极管击穿。
-
测量PFC输出电容：
用电容档或万用表电阻档判断其是否失效（如容量减小、漏电严重）。
-
测量PFC电感：
用电阻档测量其两端通路的直流电阻，应非常小（通常小于1Ω），如果电阻无穷大,说明线圈断路。
第4步：动态分析与故障定位
如果静态测量没有发现明显的短路元件，或者更换了已损坏的元件后故障依旧,就需要进行动态分析。
-
检查PFC控制芯片供电：
- PFC芯片（如NCP1653）通常需要一个12V-18V的启动电压，这个电压通常由一个独立的辅助电源（RCC电路）提供，测量芯片VCC引脚电压是否正常，如果没有,先查辅助电源。
-
检查PFC芯片的使能信号：
芯片可能有一个使能引脚（如EN/UVLO），如果此脚电压过低,芯片会被禁止工作。
-
检查电压和电流采样电路：
- 电压采样： PFC输出端的380V电压通过一个高阻值的电阻分压网络（如两个1MΩ电阻串联）采样，送入芯片的电压反馈引脚（如FB/COMP），检查这些电阻是否变值、开路或对地短路。
- 电流采样： 通常是串联在PFC电感下方的一个电流采样电阻（阻值很小，如0.1Ω - 0.22Ω），这个电阻的压降反映了电感电流的大小，检查这个电阻是否烧断、变值或虚焊。这是PFC不工作的第二大常见原因！
-
检查PFC驱动信号：
- 这是维修的难点，如果以上都正常，就要用示波器测量PFC芯片的输出驱动引脚（如OUT/GD）。
- 正常工作时： 应该能看到一个频率固定（约几十kHz）、占空比可变的脉冲波形，如果没有波形，说明芯片损坏或外围电路使其处于保护/锁定状态。
- **如果波形异常：
