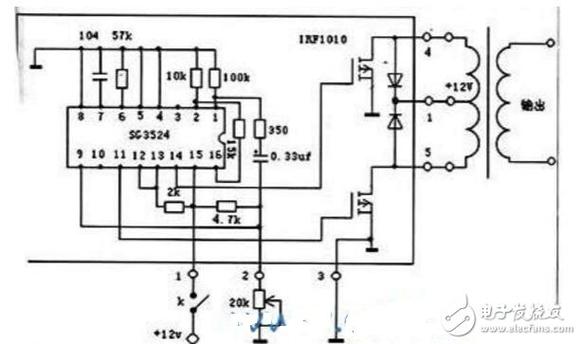

sg3524逆变器维修是一项需要结合理论知识与实践操作的工作，其核心在于掌握sg3524芯片的工作原理及外围电路的故障排查逻辑，sg3524作为一款经典的 pwm控制芯片，在逆变器中主要负责产生驱动信号，控制功率管的开关状态，从而实现直流到交流的转换，维修时需遵循“先断电后通电、先静态后动态、先简单后复杂”的原则,逐步缩小故障范围。

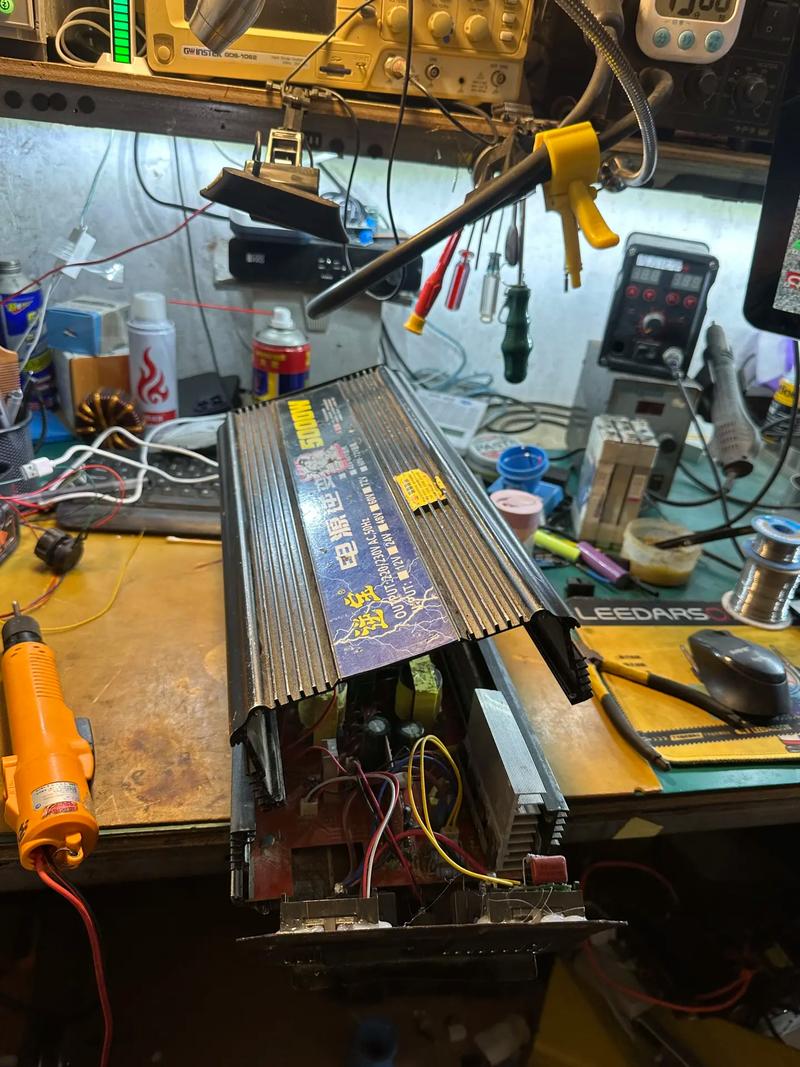

维修前需准备必要工具，如万用表、示波器、焊接工具等，并确保设备已完全断电，电容充分放电，初步观察逆变器外观，检查有无明显烧焦元件、虚焊、鼓包电容或损坏的散热器，对于sg3524为核心的逆变器，重点检查其供电电路、振荡电路、误差放大电路及输出驱动电路。
sg3524的正常工作依赖稳定的供电电压，通常为8-35V，典型值为15V，需测量第15脚（Vcc）与第8脚（GND）之间的电压，若电压异常或无电压，需检查供电回路中的保险管、限流电阻、滤波电容及稳压电路（如7815），常见故障点包括保险管熔断（可能后级短路导致）、限流电阻开路（如阻值变大或烧断）及滤波电容失效（容量下降或漏电），若供电正常但芯片无输出，则需进一步检查振荡电路，sg3524的振荡频率由第6脚（RT）和第7脚（CT）的外接电阻和电容决定，公式为f=1/（RT×CT），需用万用表或示波器测量RT、CT的阻值及容值，若偏离正常值（如RT通常为1-10kΩ，CT为0.001-0.1μF），可能导致振荡频率异常,芯片无pwm输出。
误差放大电路是调节逆变器输出电压的关键，其输入端为第1脚（反相输入）和第2脚（同相输入），若逆变器输出电压偏高或偏低，需检查分压反馈电路是否正常，将输出电压按比例反馈至第1脚，与第2脚的基准电压（通常为2.5V）比较，通过误差放大器调节pwm占空比，常见故障包括分压电阻变质、基准电压源（如tl431）失效或光耦损坏,导致反馈信号中断或异常。
输出驱动电路部分，sg3524的第11脚和第14脚为两路互补输出，可直接驱动推挽电路或通过驱动芯片（如IR2110）驱动半桥/全桥电路，需用示波器观察输出波形是否为规则的pwm波，频率是否与设定值一致，占空比是否可调，若无输出或波形畸变，可能是sg3524内部损坏，或输出限流电阻、上拉电阻开路，亦或功率管短路导致驱动电路过载保护，需检查死区时间控制电路，第9脚（死区控制端）外接电容或电阻异常可能导致两路输出同时导通,引发功率管烧毁。
功率管是逆变器中故障率较高的部件，常见现象为短路、开路或性能下降，可用万用表二极管档测量功率管（如mosfet、igbt）的三个引脚间阻值，若发现gs、gd、ds间存在短路或漏电阻值异常，需更换同型号元件，更换功率管时，需同时检查驱动电阻、栅极电阻是否损坏，并确保散热良好,避免因过热再次损坏。
在维修过程中，若发现sg3524芯片本身损坏，需更换同型号或直接替代芯片（如sg3525，但需注意引脚功能差异），焊接时注意静电防护，避免损坏芯片，修复后，需先空载通电测试，观察输出波形及电压是否正常，再逐步接入负载,验证带载能力。
以下为sg3524关键引脚功能及常见故障排查要点：
| 引脚号 | 功能 | 常见故障现象 | 可能原因及排查方法 |
|---|---|---|---|
| 15脚 | Vcc供电 | 电压无或偏低 | 检查保险管、限流电阻、滤波电容、稳压块 |
| 6脚 | RT振荡电阻 | 振荡频率异常 | 测量RT阻值是否偏离，检查是否开路或变值 |
| 7脚 | CT振荡电容 | 无振荡或频率不稳 | 检查CT容值是否失效，是否漏电或短路 |
| 1脚 | 反相输入端 | 输出电压不可调 | 检查分压反馈电阻、光耦、tl431是否正常 |
| 11/14脚 | PWM输出端 | 无输出或波形畸变 | 检查sg3524是否损坏，输出电阻是否开路 |
| 9脚 | 死区控制端 | 两路输出同时导通 | 检查死区电容是否漏电或短路 |
相关问答FAQs：
-
问：维修sg3524逆变器时，发现sg3524芯片第15脚电压正常，但第11和14脚无pwm输出，是什么原因？
答：这种情况可能是振荡电路故障或芯片内部损坏，首先检查第6脚（RT）和第7脚（CT）的外接元件，确保RT、CT参数正常且无开路、短路，若振荡电路正常，则可能是sg3524芯片内部振荡器或输出驱动电路损坏，需更换同型号芯片测试，还需检查第9脚（死区控制端）是否因外接电容短路导致死区时间为零,使芯片处于锁定状态。 -
问：逆变器输出电压偏低且无法调节，调整电位器后无变化，如何排查？
答：重点检查误差放大电路及反馈回路，首先测量sg3524第2脚（同相输入端）基准电压是否为2.5V，若异常则可能是芯片内部基准源损坏，然后检查第1脚（反相输入端）的反馈电压是否随输出变化，若反馈电压为零或异常，需排查分压电阻是否变值、开路，或光耦、tl431等反馈元件是否失效，若反馈电路正常，则可能是误差放大器损坏,需更换sg3524芯片。
