sf21300电源维修是一项需要结合理论知识与实践经验的技术工作,该电源模块通常应用于工业自动化、通信设备等领域，其稳定运行对整个系统至关重要，维修过程中需遵循系统化的排查流程，从外观检查到电路测量，逐步定位故障点，并结合元器件特性进行针对性修复，以下将详细阐述sf21300电源的维修思路、常见故障及解决方法，并辅以关键参数表格供参考。
维修前需做好安全防护措施,确保电源模块已完全断电并放电，避免电容残留电荷对人身及设备造成伤害，首先进行外观检查，观察电源外壳是否有破损、烧焦痕迹，散热片是否变形或积尘过多，同时检查输入输出端子的连接是否牢固、有无氧化现象，若发现保险管熔断，需进一步排查短路故障，切勿直接更换高规格保险管强行通电，否则可能扩大故障范围，通过万用表初步检测输入输出端子的电阻值，正常情况下输入端（AC）应有一定阻值，输出端（DC）对地电阻应大于1kΩ，若阻值接近0Ω，则说明存在短路故障。

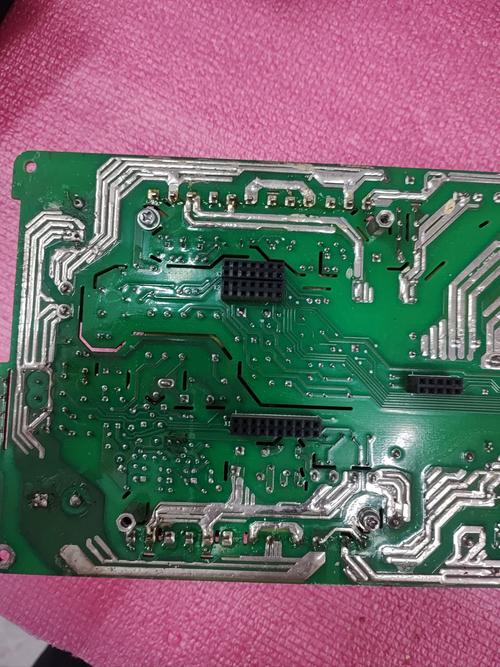

进入电路板检测阶段时,需先绘制或参考sf21300电源的原理图，重点关注输入滤波电路、整流桥、PWM控制器、功率开关管、变压器及输出整流滤波等关键部分，输入滤波电路通常由共模电感、电容组成，若电容鼓包或漏液，需更换同规格电容；整流桥的检测可通过万用表二极管档，判断其四个二极管是否击穿短路，功率开关管（如MOSFET或IGBT）是故障高发区域，可用万用表电阻档测量其三个引脚间的阻值，若发现任意两脚间短路或阻值异常，需更换开关管并检查驱动电路是否正常，PWM控制器（如UC3842、TL494等）是电源的“大脑”，其工作电压（通常为12-20V）、反馈电压及输出驱动波形是否正常直接影响电源启动，若控制器损坏，需更换并确保外围元件无异常。
变压器及输出整流电路的故障表现为输出电压异常或无输出,变压器初级绕组阻值通常为几欧姆，次级绕组阻值较小（零点几欧姆），若绕组开路或匝间短路，需更换变压器；输出整流二极管（如肖特基二极管）的正向压降约为0.3-0.5V，反向电阻应无穷大，若二极管击穿，需更换同型号或更高参数的二极管，输出滤波电容若失效，会导致输出电压纹波过大，需用电容表或示波器检测其容量及ESR值，必要时更换，反馈电路（如光耦、TL431）的故障会导致输出电压不稳定或无法调节，需重点检测光耦的发光二极管与光敏三极管是否导通正常，TL431的基准电压是否为2.5V。
为提高维修效率,以下列出sf21300电源关键参数的典型值，供检测时参考：
| 检测部位 | 正常参数范围 | 故障现象 | 可能原因 |
|---|---|---|---|
| 输入端电阻 | 100-300Ω（冷态） | 阻值为0Ω | 整流桥或输入滤波短路 |
| 输出端电阻 | >1kΩ（空载） | 阻值接近0Ω | 输出整流管或滤波电容短路 |
| PWM控制器供电 | 12-20V（启动后） | 电压无或偏低 | 启动电阻损坏或供电电路故障 |
| 功率开关管G极 | 脉冲波形（频率约50-100kHz） | 无波形或波形异常 | PWM控制器损坏或驱动电路故障 |
| 输出电压纹波 | <50mVpp（额定负载） | 纹波过大 | 滤波电容失效或负载过重 |
在实际维修中,曾遇到一台sf21300电源通电后无输出的故障，经检测发现保险管熔断，整流桥击穿，更换保险管及整流桥后，测量功率开关管D-S极短路，进一步检查发现PWM控制器UC3842的输出端对地短路，更换UC3842及开关管后，电源恢复正常输出，另有一例故障表现为输出电压偏低，经排查为输出滤波电容ESR值增大，导致纹波增大，影响电压稳定性，更换同规格电容后故障排除，维修过程中需注意，更换元件时尽量选用原型号或参数相近的替代品，尤其是开关管、光耦、PWM控制器等关键元件，参数不匹配可能导致电源工作异常或再次损坏。
相关问答FAQs：
-
问：sf21300电源维修时，如何判断PWM控制器是否损坏？
答：检测PWM控制器时，首先测量其供电引脚电压是否正常（如UC3842的7脚应有12-20V电压），若供电正常但无输出驱动波形，或输出波形异常（如占空比不可调、频率偏差大），且外围元件（如定时电阻、电容）无损坏，则可判断PWM控制器损坏，若控制器引脚对地短路或开路，也可直接确认其损坏。 -
问：sf21300电源输出电压纹波过大，可能的原因有哪些？如何排查？
答：输出电压纹波过大可能由以下原因导致：（1）输出滤波电容失效（容量下降或ESR增大），需用示波器检测纹波幅度，并用电容表测量电容容量；（2）负载电流超过额定值，导致电源带载能力不足，需检查负载是否短路或过载；（3）整流二极管特性不良，如肖特基二极管正向压降增大或反向漏电流过大，需更换二极管；（4）高频变压器漏感过大，导致能量传输效率降低，可检查变压器是否受潮或匝间短路，排查时，先断开负载测量空载纹波，若纹波正常则为负载问题，否则重点检查滤波电容及整流电路。
