主板维修不是事 pdf，对于许多电子爱好者和初级维修人员来说，主板维修似乎是一个高深莫测的领域，复杂的电路、密密麻麻的元器件、专业的检测工具，常常让人望而却步，随着维修资料的普及和维修技术的不断发展，尤其是“主板维修不是事 pdf”这类实用资源的出现，让原本棘手的主板维修问题变得有章可循，甚至对于初学者而言，也不再是遥不可及的难题，本文将详细探讨主板维修的核心思路、关键步骤以及如何利用PDF资料提升维修效率,帮助读者建立系统化的维修思维。
主板维修的基本思路与准备工作
主板维修的核心在于“先判断，后维修”，遵循“由简到繁、由外到内”的原则，在动手维修前，充分的准备工作是成功的关键，需要准备一套基础的维修工具，包括万用表（用于测量电压、电阻、通断）、示波器（用于检测信号波形）、电烙铁、吸锡器、镊子、放大镜以及主板诊断卡（通过POST代码快速定位故障部位），一份详细的主板电路图PDF资料至关重要，这类资料通常会标注各测试点的电压值、信号走向以及关键芯片的功能引脚，是维修过程中的“导航图”。
对于初学者而言，熟悉主板的组成结构是基础，主板主要由CPU供电模块、内存供电模块、芯片组（南桥/北桥）、时钟电路、复位电路、接口电路等部分构成，不同模块的故障表现各有特点：CPU供电异常可能导致主板无法开机，内存供电问题会导致开机无显示或频繁蓝屏，而时钟电路故障则可能引发全板无工作的现象，通过观察故障现象（如指示灯是否亮起、风扇是否转动、是否有报警声），结合主板诊断卡的POST代码，可以初步判断故障范围,再借助PDF电路图资料进一步缩小排查区域。
主板维修的关键步骤与PDF资料的应用

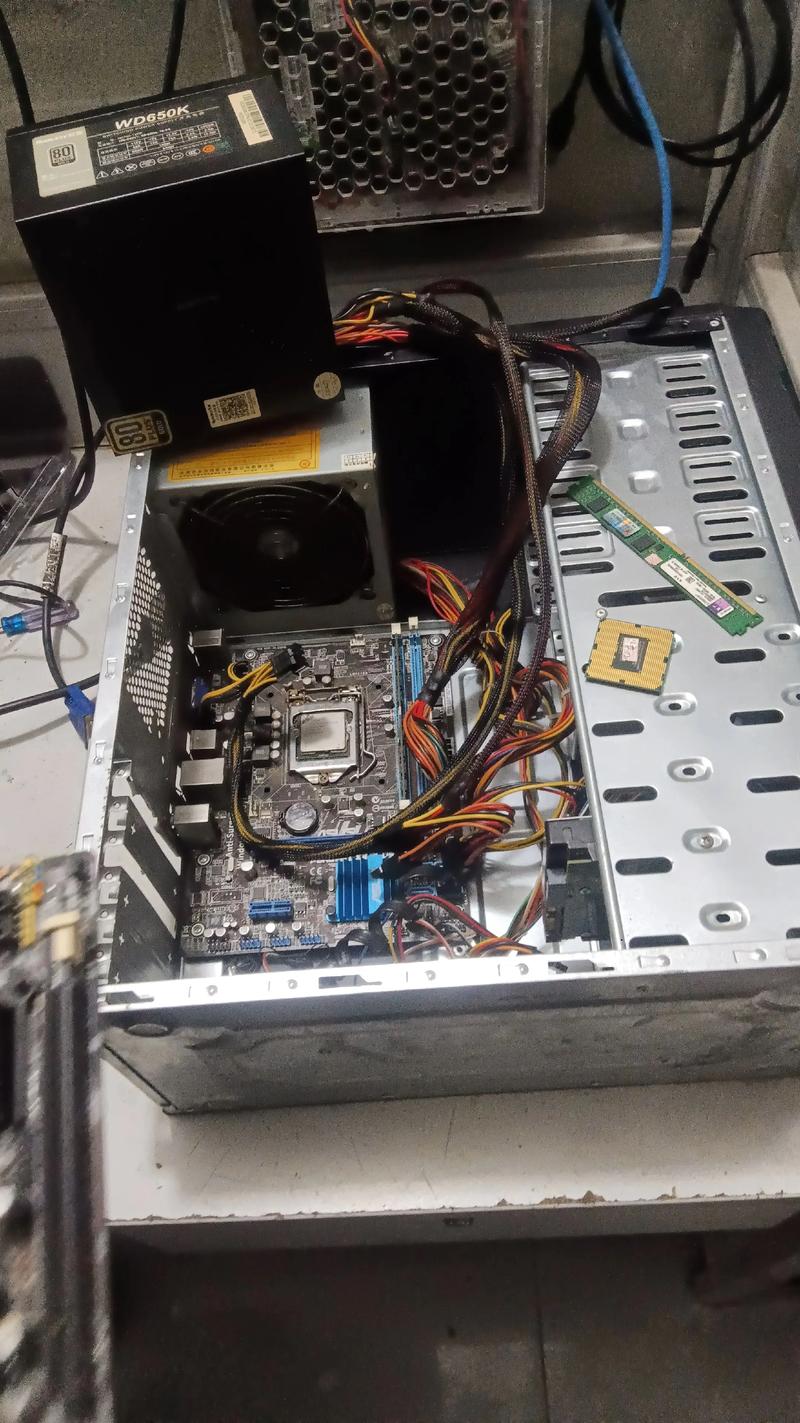

故障现象与初步诊断
维修前，需向用户详细了解主板的故障发生过程，例如是否经历磕碰、进水、电压波动等异常情况，开机观察故障现象：若电源指示灯不亮、风扇不转动，可能是电源接口或主板供电问题；若电源正常但无报警声，重点检查CPU、时钟电路和复位电路；若开机有报警声，根据BIOS报警声（如Award BIOS的长短声）判断故障部件（如内存报警、显卡故障等），查阅主板PDF手册中的“故障代码对照表”能快速定位问题根源。

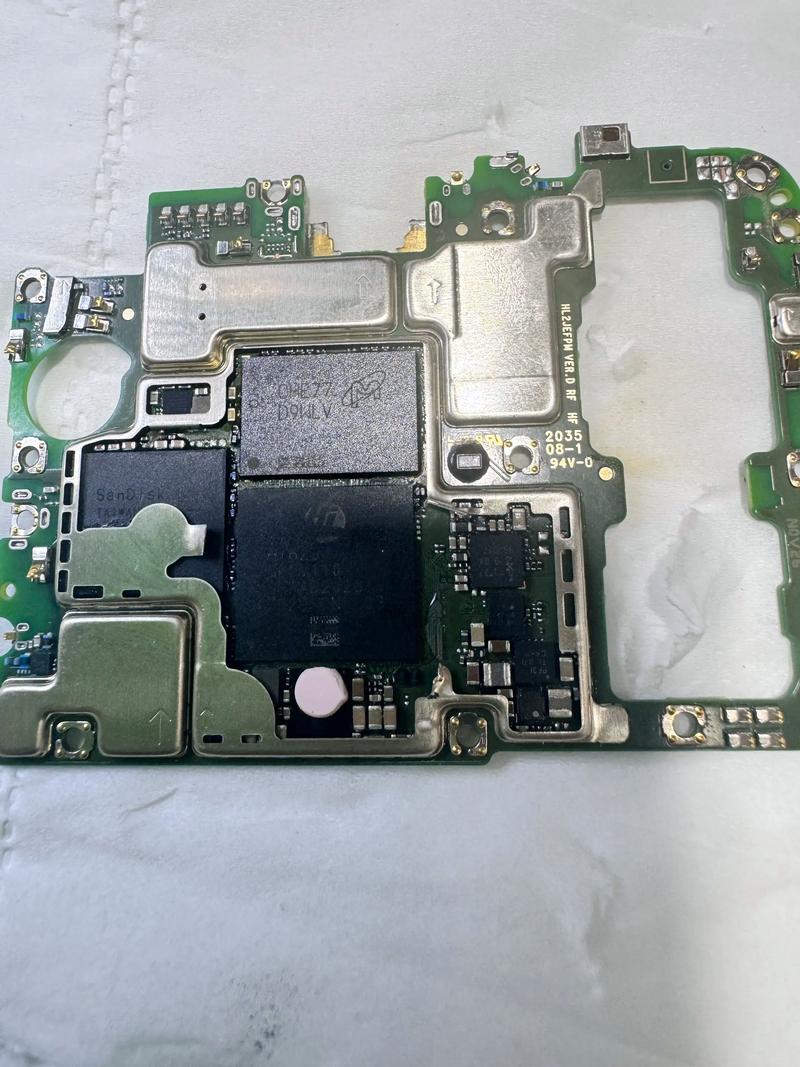

电路检测与元器件排查
初步判断故障范围后，需借助工具进行电路检测，测量电源接口的各路电压是否正常（如+12V、+5V、+3.3V），CPU核心电压是否符合PDF资料标注的数值；使用示波器检测时钟电路是否输出正常的时钟信号（通常为14.318MHz、33MHz、66MHz等）；检查复位电路的复位信号是否在开机瞬间产生高电平平跳变，若发现某测试点电压异常，需顺着电路图追踪相关元器件，如滤波电容、稳压管、MOS管、电感等，通过测量电阻值、通断情况判断是否损坏。
PDF电路图资料在这一环节的作用尤为突出，在维修“不开机”故障时，通过电路图找到CPU供电模块的PWM控制器芯片，查阅其引脚定义，测量各路供电是否正常输出，若某路电压缺失，可进一步排查驱动电路或MOS管是否击穿，对于新手而言，电路图中的“信号流向箭头”和“关键测试点标注”能大幅降低排查难度，避免盲目拆卸元器件。
常见故障的维修案例
以“主板无法开机，指示灯亮但风扇转一下即停”为例，此类故障通常与电源保护电路或CPU供电模块有关，通过PDF资料找到主板电源管理芯片的EN（使能）引脚，测量是否为高电平；若EN信号正常，再检查CPU供电的Vcore电压是否稳定，若电压波动较大，可能是PWM控制器或周边贴片电容损坏，更换损坏元器件后，故障即可排除。
再如“开机显示“CMOS checksum error”，提示CMOS错误”，此类问题多因CMOS电池电压不足或CMOS芯片损坏导致，通过PDF资料找到CMOS电池位置和CMOS芯片引脚，测量电池电压（正常为3V左右），若电压过低则更换电池；若电池正常，可能是CMOS芯片数据丢失，通过短跳线清空CMOS数据即可解决。
维修注意事项与安全规范
主板维修属于精密电子维修操作，需严格遵守安全规范：确保维修环境干燥、防静电，佩戴防静电手环，避免静电击穿敏感芯片；焊接时电烙铁温度控制在350℃左右，避免长时间焊接导致焊盘脱落；更换元器件时尽量选用原型号或参数兼容的替代件，避免因参数不匹配引发二次故障，对于没有把握的复杂故障，建议查阅多份PDF资料对比分析，或寻求专业维修人员协助，切勿盲目操作导致故障扩大。
相关问答FAQs
Q1：主板维修PDF资料在哪里可以找到？如何判断资料的可靠性？
A1：主板维修PDF资料可通过多种渠道获取，如专业维修论坛（如“迅维网”、“维修吧”）、芯片厂商官网（如Intel、AMD）、电子资源分享平台等，判断资料可靠性时，需注意以下几点：① 查看资料是否包含详细的电路图、元器件清单和测试点参数；② 对比不同来源的同一型号主板资料，关键信息（如电压值、引脚定义）是否一致；③ 优先选择带有“官方手册”或“原厂图纸”标识的资料，避免非官方修改版导致的参数误差。
Q2：没有电子基础，能否通过PDF资料学会主板维修？
A2：对于完全没有电子基础的初学者，仅靠PDF资料学会主板维修难度较大，但并非不可能，建议遵循“理论学习+实践操作”的步骤：先通过PDF资料和入门书籍学习基本的电路原理（如电压、电流、电阻概念）、常用元器件（电容、电感、二极管、三极管）的识别与检测方法，再结合简单的故障案例（如更换CMOS电池、维修USB接口供电）进行实践操作，可观看维修视频教程，直观学习焊接技巧和故障排查流程，关键在于耐心积累，从简单故障入手,逐步提升维修技能。
