bga封装焊接维修地址的选择对于电子产品的维修质量和效率至关重要，尤其是随着消费电子、工业设备等领域对小型化、高集成度需求的增加，bga封装因其引脚密度高、散热性能好等优势被广泛应用，但同时也对焊接维修技术提出了更高要求，寻找专业的bga封装焊接维修地址时，需综合考量技术实力、设备配置、维修经验及服务保障等多方面因素。

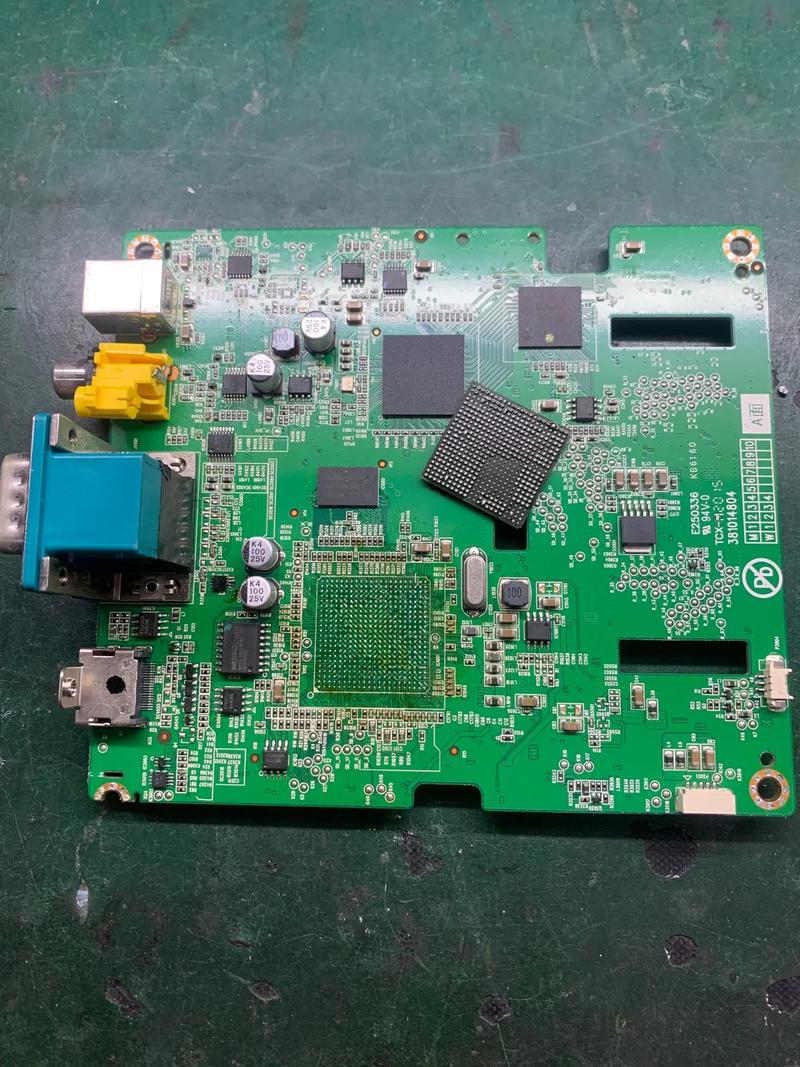

技术实力是核心评估指标，专业的维修团队应掌握bga封装的焊接原理，包括无铅焊料的特性、回流焊曲线的设置、热风枪与返修台的操作技巧等，不同尺寸的bga芯片（如手机主板常用的10mm×10mm到服务器主板用的40mm×40mm以上）对焊接温度、预热时间、加热均匀性有不同要求，维修人员需能根据芯片类型、基板材质精准调整参数，避免因过热导致基板变形或虚焊、冷焊等缺陷，对于bga芯片的检测能力也至关重要，需配备X光检测设备、AOI自动光学检测仪等工具，以实现焊接后焊点质量的无损检测，确保焊点饱满、无桥连、无空洞。
设备配置是维修质量的硬件保障，专业的bga焊接维修地址应配备高精度返修台，具备多温区独立控制、上下加热均匀、温度实时监测等功能，例如部分高端返修台可实现±1℃的温度控制精度，满足对温度敏感芯片的焊接需求，还需配备精密点胶机（用于维修前的底部填充胶保护）、除锡工具（如真空吸锡枪、bga除锡器）、显微镜（用于观察焊盘和芯片状态）等辅助设备，形成完整的维修流程，对于批量维修场景，还应考虑配备回流焊炉、自动化焊膏印刷机等设备,以提高维修效率。

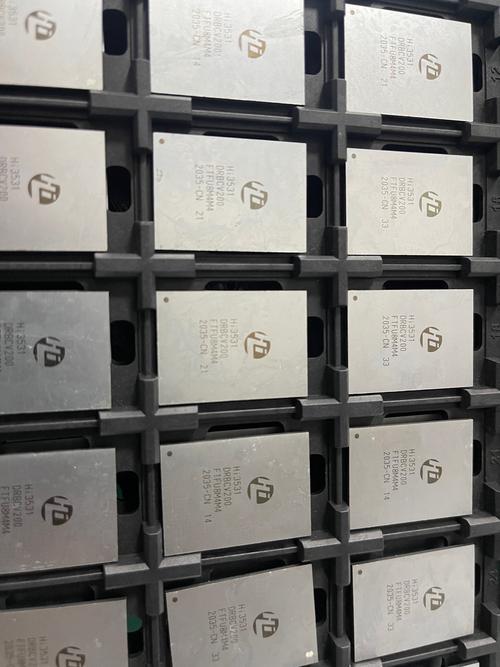

维修经验是判断维修地址可靠性的重要依据，优先选择拥有多年bga封装维修经验的团队，尤其是针对特定行业（如智能手机、汽车电子、医疗设备）的维修案例，手机主板的bga芯片（如cpu、gpu、基带芯片）通常尺寸小、引脚间距密（部分间距达0.3mm以下），对维修技术要求极高，经验丰富的工程师能快速判断故障原因（如虚焊、摔焊、氧化导致的接触不良等），并采取针对性维修方案，维修地址应能提供常见故障的解决方案，如bga芯片重植、植球工艺（使用合适焊球直径和成分的锡球）、基板焊盘修复等,以应对不同程度的损坏问题。
服务保障方面，需关注维修地址的售后政策、维修周期及数据安全，优质的维修服务应提供明确的质保期限（如3个月至1年不等），对同一故障提供免费返修服务，并承诺维修过程中不损坏客户数据（如手机主板维修前建议备份数据，维修地址需具备数据保护意识和技术能力），维修周期也是关键因素，紧急维修需求可选择支持24-48小时快速响应的地址，常规维修则需根据故障复杂度明确交付时间,避免长时间影响客户使用。

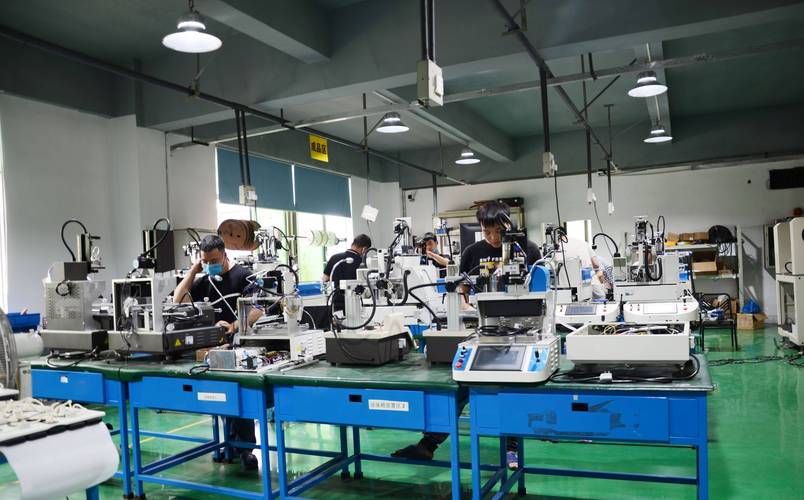

在选择bga封装焊接维修地址时，可通过线上平台（如专业维修论坛、电子设备维修官网）查询用户评价，或实地考察维修车间的环境（如防静电措施、设备维护状况）、工程师资质（如是否持有电子维修相关认证），部分维修地址还提供邮寄维修服务，客户可通过快递寄送故障设备，维修完成后寄回，适合异地客户需求,但需提前确认邮寄过程中的防静电包装及运输风险保障。
以下为bga封装焊接维修的关键工艺参数参考表,帮助用户了解技术细节：
| 工艺环节 | 参数要求 | 注意事项 |
|---|---|---|
| 预热 | 温度100-150℃，时间60-120秒 | 防止基板受热不均导致变形 |
| 焊接温度 | 无铅焊料峰值温度240-260℃ | 不同焊料成分（如sn96.5/ag3.0/cu0.5）需调整曲线 |
| 焊接时间 | 液相以上时间30-60秒 | 时间过长易损伤芯片，过短则焊点不牢 |
| 冷却速率 | 自然冷却或强制冷却（≤4℃/秒） | 避免急冷导致焊点开裂 |
| 焊球直径 | 与焊盘匹配（如0.3mm间距对应0.15mm焊球） | 焊球过大易桥连，过小则强度不足 |
相关问答FAQs：
-
问：bga芯片焊接后出现虚焊，如何判断和处理？
答：可通过X光检测观察焊点是否有空洞、裂纹，或用万用表测量芯片引脚与对应电路的导通性，若确认虚焊，需使用返修台重新加热，并检查焊盘是否氧化、是否有助焊剂残留,必要时清理焊盘后重新植球焊接。
（图片来源网络，侵删） -
问：bga封装维修后如何提高可靠性？
答：可在焊接完成后底部填充胶（如环氧树脂胶），增强芯片与基板的机械连接，防止振动或跌落导致焊点损伤；同时控制维修后的使用环境，避免高温、高湿环境加速焊料老化，定期进行设备功能测试,确保长期稳定运行。
