液晶显示器的PFC（功率因数校正）电路是保证电源高效、稳定运行的关键部分，其故障可能导致显示器无法启动、闪烁、甚至损坏其他元件，维修PFC电路需要系统性的方法和专业的工具，以下从原理分析、常见故障、检修流程到实操技巧进行详细说明。

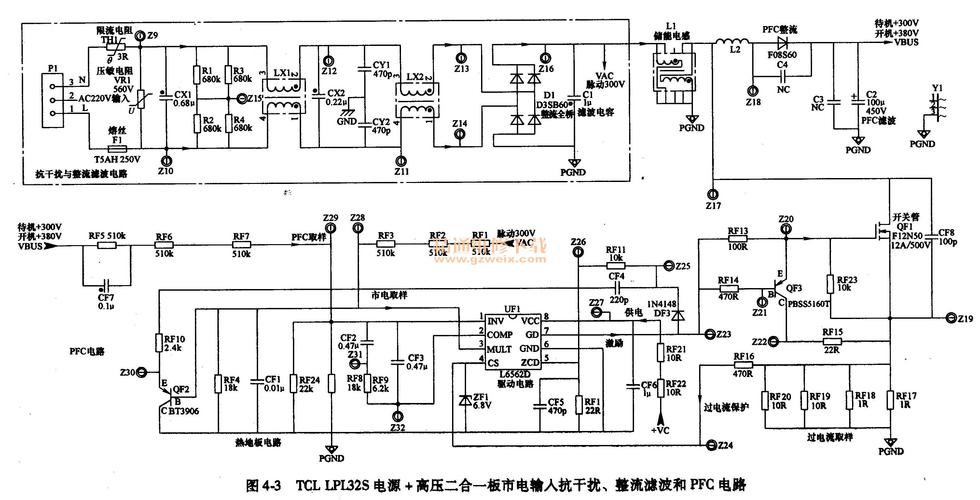

（图片来源网络，侵删）
PFC电路基础原理与常见故障类型
PFC电路主要分为主动式和被动式,现代液晶显示器多采用主动式PFC，通过 boost 升压电路实现输入电流与电压同相，提高功率因数（通常达0.95以上），其核心元件包括整流桥、PFC开关管（如MOSFET）、PFC电感、PFC控制芯片（如ICE2HS01、NCP1653等）、输出电容及驱动电路，常见故障类型如下：
| 故障现象 | 可能原因 |
|---|---|
| 显示器无法开机 | PFC电路未工作导致主电源无输出；PFC开关管击穿；控制芯片损坏 |
| 输出电压偏低 | PFC电感感量下降；输出电容容量不足；反馈电路故障 |
| 输出电压过高 | 电压反馈回路开路；控制芯片基准电压异常 |
| 机内异响或冒烟 | PFC电感匝间短路；MOSFET过流损坏；滤波电容爆裂 |
PFC电路检修流程与实操技巧
安全防护与初步检测
维修前务必切断电源,并等待高压电容放电（用大功率电阻短接电容两端），使用万用表测量输入端保险管是否熔断，若熔断需排查后级短路故障，禁止直接更换大容量保险管。
关键电压点检测
- PFC输出电压：正常工作时应为直流380V左右（市电220V输入），若电压为0V，检查PFC控制芯片的VCC供电（通常为12-20V）、启动电阻是否开路；若电压偏低，重点检测PFC电感是否饱和（用万用表电感档测量，或替换对比）。
- PFC驱动信号：用示波器观察控制芯片输出端（如GATE脚）应有脉冲波形，频率约20-100kHz，若无波形，检查芯片周边元件（如振荡电阻、电容）或更换芯片。
- 输入电压检测：整流桥后端应有约300V脉动直流电压，若异常需检查整流桥是否击穿。
元件级故障排查
- PFC开关管（MOSFET）：用万用表二极管档测量D-S极间阻值，若短路需更换，并检查驱动电阻是否烧毁，常见型号如STP10NK60Z，耐压600V以上。
- PFC电感：外观检查有无鼓包、焦黑，用LCR测量仪测电感量（通常为1-3mH），若感量下降或匝间短路需更换。
- 输出电容：检测容量是否下降（用电容表或替换法），耐压值一般为450V，更换时需选用同规格或更高耐压产品。
- 控制芯片：测量各脚对地电压，与 datasheet 对比，若VCC正常但无输出，多为芯片损坏，常见故障脚为电流检测脚（ISENSE），若该脚电压过高（>1V）会导致过流保护。
特殊故障处理技巧
- 间歇性工作故障：可能是PFC电感受潮或热稳定性差，可用热风枪加热元件观察故障是否重现，或替换元件验证。
- 电压反馈回路故障：分压电阻（通常为高阻值，如470kΩ-1MΩ）易开路，需用万用表精确测量，光耦（如PC817）损坏也会导致反馈异常，可测量其c-e极间阻值。
- 软启动问题：若开机瞬间电压冲击大，检查软启动电容（通常为nF级容量），容量不足会导致启动失败。
维修注意事项
- 元件代换原则：MOSFET需选用相同耐压、电流参数的型号；控制芯片需严格匹配型号，代换时需注意引脚定义。
- 散热处理：PFC开关管和电感工作时发热量大，维修后需检查散热硅脂是否老化，散热片安装是否牢固。
- 防静电措施：PFC控制芯片和MOSFET为静电敏感元件，维修时需佩戴防静电手环，避免直接用手触摸引脚。
相关问答FAQs
问题1：PFC电路输出电压为300V但低于正常值，如何判断是PFC电感问题还是控制芯片故障？
解答：首先断开PFC输出端负载，测量空载电压，若电压恢复正常，说明后级电路存在过载；若电压仍偏低，用示波器观察PFC驱动波形，若无波形则检查控制芯片供电及外围电路，波形正常则可能是PFC电感感量下降或MOSFET导通内阻过大，可替换电感对比测量，或拆下MOSFET测量其D-S极电阻（正常应<1Ω）。
问题2：维修后PFC电路启动正常，但运行一段时间后电压逐渐下降，可能是什么原因？
解答：此类故障多为热稳定性问题，重点检查PFC控制芯片的温度，若芯片过热可能是内部电路损坏；其次检查PFC电感是否因匝间短路导致磁芯饱和，可测量电感在通电前后的温升；输出电容老化也会导致电压下降，需更换同规格低ESR电容，建议用红外测温仪监测关键元件温度，定位过热源。
