下面我将为您提供一个从入门到进阶的PC/104主板维修指南，帮助您理清思路,安全有效地进行维修。

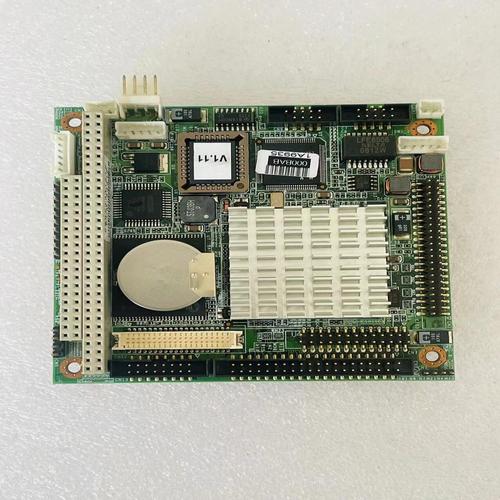

（图片来源网络，侵删）
第一阶段：准备工作与安全须知
在开始任何物理操作之前,这是最重要的一步。
-
安全第一：
- 静电防护： PC/104主板对静电非常敏感，您必须佩戴防静电手环，并确保工作台已接地，使用防静电垫、防静电吸锡线等工具。
- 断电操作： 在连接任何电源或测量前，务必确保主板已完全断电，并拔掉所有电源线，对于大电容,最好等待几分钟或使用万用表确认其已放电。
-
工具准备：
- 基础工具： 防静电手环、螺丝刀套装（含十字和一字）、镊子（尖头和弯头）、放大镜或显微镜。
- 测量工具：
- 数字万用表： 必备，用于测量电压、电阻、通断。
- 可调直流稳压电源： 强烈推荐！它可以提供可调、限流的低压电源，用于“上电侦测”,避免因短路而烧毁主板。
- 示波器： 进阶必备，用于观察关键信号（如时钟、复位、总线）的波形,是诊断疑难杂症的利器。
- 焊接工具：
- 恒温焊台： 温度可控,适合精细焊接。
- 热风枪： 用于拆卸BGA芯片（如CPU、南桥）。
- 吸锡器/吸锡线： 用于拆卸通孔元件。
- 放大镜/显微镜： BGA焊接和返修的必备。
- 助焊膏、松香、焊锡丝。
-
资料准备：

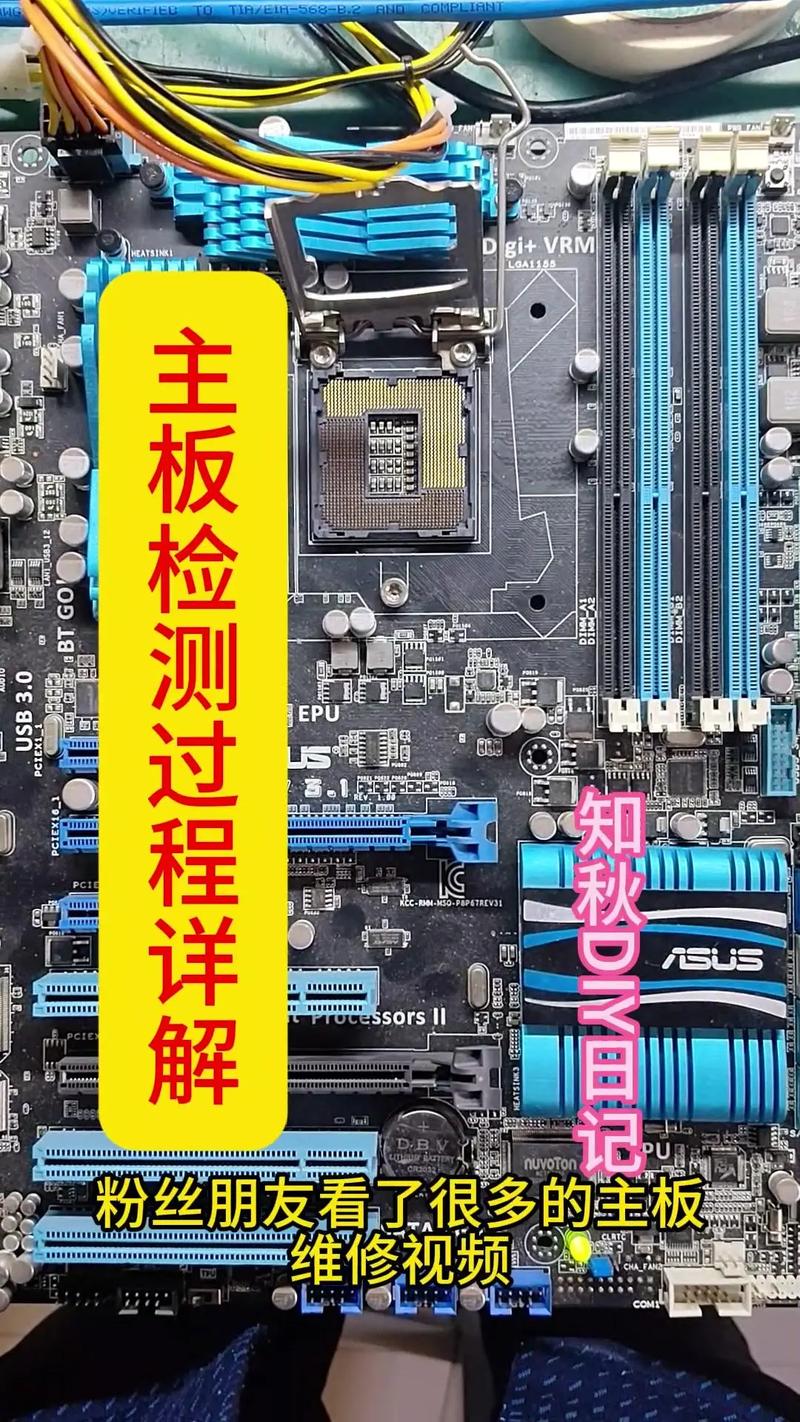

（图片来源网络，侵删）- 主板型号： 确认您主板的准确型号。
- 原理图： 这是维修的“圣经”，如果没有原理图，维修将如同大海捞针，尝试通过以下途径获取：
- 向原厂索取（付费或技术支持）。
- 在网络上搜索（如官网、论坛、百度网盘等）。
- 购买相同型号的报废主板作为“图纸板”和配件来源。
- BIOS版本： 了解主板当前的BIOS版本,有时问题可以通过刷新BIOS解决。
第二阶段：故障诊断流程（从简到繁）
遵循这个流程可以系统性地缩小故障范围,避免盲目操作。
外观检查
- 目视检查：
- 物理损伤： 检查主板是否有明显的磕碰、烧焦、断裂的电容、鼓包的元件。
- 腐蚀： 检查电池仓附近是否有电池漏液导致的腐蚀，腐蚀是PC/104主板的常见杀手,需要用酒精和刷子仔细清理。
- 插槽： 检查PC/104总线金手指、内存槽、扩展槽是否有氧化、变形或异物,可以用橡皮擦或酒精棉片轻轻擦拭金手指。
- 元器件： 仔细观察是否有虚焊、脱焊的元件，特别是大功率芯片（如CPU、电源管理芯片）周围的焊点。
最小系统上电侦测
这是判断主板是否“活”的关键步骤。
-
准备最小系统：
- 只连接CPU（如果CPU是焊接在主板上的，此步跳过）。
- 只连接一根内存条（如果有多个槽，优先试靠近CPU的）。
- 连接一个可靠的显示器（通过VGA/DVI/HDMI等可用接口）。
- 不连接硬盘、光驱、USB设备等。
-
使用可调电源上电：

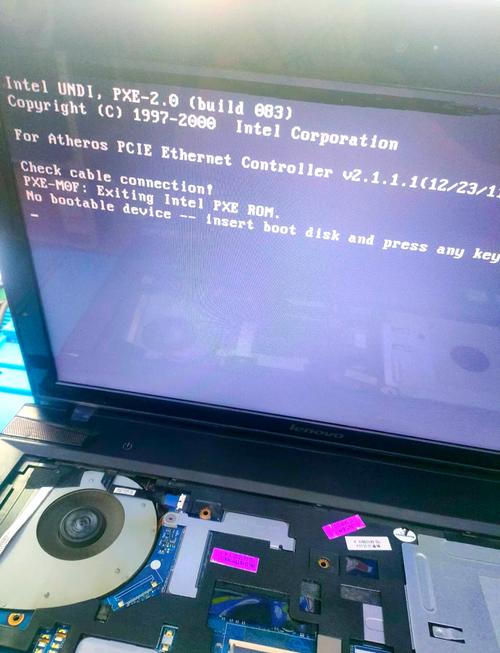

（图片来源网络，侵删）- 将电源电压调至主板规格书要求的电压（通常是+5V或+3.3V，看具体型号）。
- 将电流限制在较低值（如0.5A~1A）,以防短路造成二次损害。
- 先连接电源的“地线”（GND），再连接“正极”（VCC）。
- 观察电源的电流表。
-
分析上电现象：
- 现象A：电流瞬间冲高，然后归零。
- 可能原因： 严重短路，重点检查电源管理芯片、CPU供电电路、电容是否击穿,断电后用万用表测对地阻值。
- 现象B：电流正常，但主板无任何反应（风扇不转、灯不亮）。
- 可能原因： 电源问题、时钟电路问题、复位电路问题、CPU未工作。
- 现象C：电流正常，风扇转，但显示器无显示（黑屏）。
- 可能原因： BIOS问题、显卡问题（集成显卡）、内存问题、CPU问题。
- 现象D：电流正常，风扇转，显示器有显示，但无法进入BIOS或报错。
- 可能原因： 内存兼容性问题、BIOS损坏、外设冲突。
- 现象A：电流瞬间冲高，然后归零。
分区域电路检测
根据上电现象，结合原理图,对关键电路进行测量。
-
供电电路：
- 核心供电： 测量CPU、芯片组（南桥/北桥）、内存的供电电压是否正常,这是所有工作的基础。
- 待机供电： 测量+5VSB（+5V Standby）电压是否存在,这是唤醒主板的关键。
-
时钟电路：
- 主板上的所有芯片都需要精确的时钟信号才能协同工作。
- 用示波器测量时钟发生器输出到各芯片（CPU、南桥、北桥、内存槽、PCIe槽）的时钟引脚。
- 正常波形： 应该是频率准确、波形规整、幅值稳定的方波。
- 异常： 无波形、波形畸变、频率错误,通常需要更换时钟发生器芯片。
-
复位电路：
- 复位信号就像“启动枪”,让所有芯片从初始状态开始工作。
- 测量各主要芯片的复位引脚（通常为低电平有效或高电平有效）。
- 正常现象： 上电瞬间会有一个复位脉冲,然后变为稳定电平。
-
PG（Power Good）信号：
- 由电源管理芯片产生,通知CPU所有供电都已稳定。
- 测量PG信号引脚,应在所有供电稳定后产生一个由低到高的跳变。
-
总线信号：
- PC/104总线、PCI/PCIe总线等是数据传输的通道。
- 如果怀疑总线有问题，可以用示波器抓取总线上的数据或地址信号,但这需要较高的技术水平。
第三阶段：常见故障点与维修技巧
-
不开机/无供电：
- 重点检查： 电源接口、保险丝、电源管理芯片、MOS管、滤波电容,用万用表二极管档测MOS管是否击穿。
-
开机黑屏：
- 内存问题： 最常见，尝试更换内存条或擦拭金手指,测量内存供电和时钟。
- 显卡问题： 如果是独立显卡,检查其供电和PCIe插槽。
- BIOS问题： 尝试清除BIOS（通常有跳线或电池短接法）。
- CPU问题： 检查CPU座是否有针脚歪斜或氧化,CPU本身是否损坏。
-
接口功能失效（串口、网口、USB等）：
- 检查相关芯片： 每个接口通常对应一个或多个专用芯片（如串口芯片、网卡PHY芯片）。
- 检查供电和晶振： 这些芯片也需要供电和时钟才能工作。
- 检查线路： 根据原理图，测量接口到对应芯片之间的线路是否通断、有无虚焊。
-
腐蚀问题：
- 清理： 用无水酒精和软毛刷仔细清理腐蚀区域，对于严重的腐蚀，可能需要用风枪吹掉部分绿油,然后飞线修复断线。
- 涂覆： 清理干净后，涂覆三防漆,防止再次腐蚀。
第四阶段：高级维修（BGA芯片返修）
这是维修中最难的部分,需要专用设备和丰富经验。
- BGA芯片故障现象：
系统不稳定、蓝屏、死机、特定
