下面我将为你提供一个从简单到专业的完整DIY指南，包含原理、元器件清单、制作步骤和安全须知。

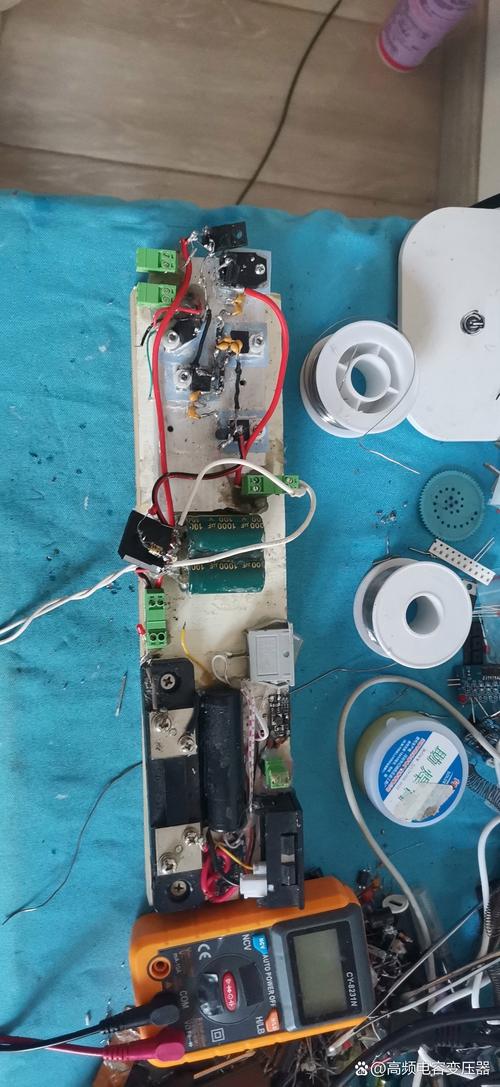

（图片来源网络，侵删）
第一部分：核心原理与方案选择
手机维修电源最核心的需求是：电压可调、电流可限、纹波小、响应快。
- 电压可调 (0V - 20V)：覆盖从3.7V锂电池到5V/9V/12V快充的各种需求。
- 电流可限 (0A - 3A或更高)：保护手机和电源本身,防止短路烧毁。
- 纹波小：纯净的直流电是手机安全工作的前提,大的纹波会损坏主板芯片。
- 响应快：当手机需求电流突然增大时（如启动瞬间），电源能迅速响应,电压不会瞬间跌落太多。
根据这些需求,我们有两种主流方案：
经典线性可调稳压电源 (LM317方案)
这是最经典、最简单、最稳定的方案,非常适合初学者。
- 优点：
- 电路简单，元器件少,容易理解和制作。
- 输出电压纯净，纹波极小,对手机非常友好。
- 成本低廉。
- 缺点：
- 效率低，发热量大，特别是当输入电压和输出电压差较大、输出电流也较大时，LM317芯片和散热片会非常烫,需要配备大尺寸的散热片。
- 输入电压需要比输出电压高2-3V以上（称为“压差”）。
开关型可调稳压电源 (LM2596方案)
这是目前更流行、更高效的方案，也是许多商业“可调电源模块”的核心。
（图片来源网络，侵删）
- 优点：
- 效率高，发热量小，即使输入输出压差大,发热也比线性方案小得多。
- 可以直接使用较高的输入电压（如12V或24V电池）,通过降压得到所需电压。
- 缺点：
- 电路相对复杂一些（但使用模块化方案后，对用户来说一样简单）。
- 输出纹波比线性电源稍大（虽然对于手机维修来说，合格的模块纹波也足够小）。
第二部分：方案一 - 经典LM317线性稳压电源制作
这个方案非常适合手头有元器件或者想从零开始学习的朋友。
所需元器件清单
| 元件名称 | 型号/规格 | 数量 | 备注 |
|---|---|---|---|
| 核心芯片 | LM317T (TO-220封装) | 1 | 最常见的型号，需要加装散热片 |
| 输入输出电容 | 2200μF / 35V (电解电容) | 2 | 用于滤波，使电压更稳定 |
| 电压设定电阻 | 240Ω (1/4W) | 1 | R1，固定电阻 |
| 电压调节电位器 | 5KΩ (线性电位器) | 1 | R2，用于调节输出电压 |
| 散热片 | TO-220散热片 (带硅脂) | 1 | 必须！否则芯片会过热烧毁 |
| 输入端子 | 接线端子 / 红黑香蕉座 | 1 | 用于连接输入电源 |
| 输出端子 | 接线端子 / 红黑香蕉座 | 1 | 用于连接手机 |
| 外壳 | 塑料或金属盒 | 1 | 用于安装和保护电路 |
| 散热风扇 | 5V/12V小风扇 | 1 | 可选，但强烈推荐，用于强制散热 |
| 保险丝和座 | 2A / 250V 保险丝及座 | 1 | 可选，增加输入端保护 |
| 开关 | 拨动开关 | 1 | 可选，用于控制电源通断 |
| 万用表 | - | 1 | 必备，用于调试和测量 |
电路原理图
这是一个标准的LM317应用电路。
- Vin：接未经稳压的直流输入电源（建议9V-18V）。
- Vout：输出我们需要的稳定电压。
- ADJ：调节端,通过改变R1和R2的比值来设定输出电压。
- 公式：
Vout = 1.25V * (1 + R2 / R1) + Iadj * R2(通常Iadj很小,可忽略不计)
制作步骤
- 设计与布局：在纸上或脑海里规划好元件在盒子里的位置，输入/输出端子、开关、电位器旋钮、散热片、风扇都要有合理的空间。
- 安装端子和开关：在外壳上钻孔，固定好输入输出端子、电源开关和电压调节电位器。
- 安装核心电路：
- 将LM317T芯片安装在散热片上，涂上导热硅脂。
- 如果外壳是金属的，确保散热片不要直接接触外壳（除非电路有绝缘设计），以防短路,可以用塑料柱或云母片绝缘。
- 将LM317、电阻、电容按照原理图焊接在洞洞板或万用板上，注意电解电容的极性,正负接反会爆炸！
- 连接风扇：将风扇的电源线并联到输入电源端，或者从输出端取电（如果风扇电压与输出电压匹配）。
- 接线：使用合适的导线连接所有部件，输入端接开关和保险丝（如果用了的话）,输出端接到你的输出端子上。
- 调试与校准：
- 千万不要先接手机！
- 用一个可调的直流电源作为你制作的这个电源的输入源（或者用电池）。
- 将你的数字万用表打到直流电压20V档,表笔接到输出端子上。
- 旋转电位器，观察万用表读数，它应该能在1.25V到接近20V的范围内平滑变化。
- 可以用几个固定电阻（如1.2K, 2.2K, 3.3K）代替电位器来校准几个常用电压点（如5V, 9V, 12V）是否准确。
- 完成：调试无误后，盖上外壳,一个属于你自己的DIY稳压电源就诞生了！
第三部分：方案二 - 简单高效的LM2596模块方案
如果你觉得焊接麻烦，或者想快速获得一个不错的电源，这个方案最适合你，核心是购买一个现成的LM2596降压模块。
所需材料
| 材料 | 数量 | 备注 |
|---|---|---|
| LM2596模块 | 1 | 在淘宝、京东、闲鱼上很容易买到，价格几元到十几元 |
| 外壳 | 1 | 需要能容纳下模块和风扇 |
| 输入/输出端子 | 各1套 | 香蕉座或接线端子 |
| 散热风扇 | 1 | 强制散热，提高模块寿命和稳定性 |
| 数字电压/电流表头 | 1 | 可选，但强烈推荐，能实时显示输出电压和电流 |
| 输入电源 | 1 | 12V/10Ah以上锂电池组或19V笔记本电源适配器 |
制作步骤
这个方案的制作过程非常简单，主要是“组装”。
- 购买模块：搜索“LM2596 可调电源模块”，你会看到各种带蓝色显示屏或不带显示屏的版本，推荐选择带数显电压电流表的版本,这会让你使用起来非常方便。
- 设计与布局：
- 模块上通常有电位器、接线端子和USB-A输出口。
- 规划好输入/输出端子、风扇的位置。
- 如果模块不带数显，你需要额外安装一个电压/电流表头。
- 组装：
- 在外壳上开好孔,固定好端子和风扇。
- 将模块用螺丝或热熔胶固定在壳内，确保模块下方有空间散热。
- 将风扇对准模块的电感或芯片进行吹风。
- 按照模块上的标记（
IN+,IN-,OUT+,OUT-）连接你的输入电源和输出端子。 - 如果是独立数显表头，通常需要两根线：一根接在输出端子测量电压，另一根接在电流检测端（通常是串联在`OUT+
