创维37E82RD 维修实例分析
电视基本信息
- 型号: 37E82RD
- 屏幕尺寸: 37英寸
- 面板类型: LCD

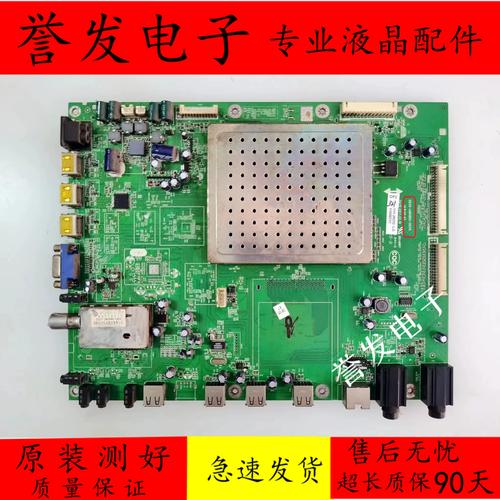

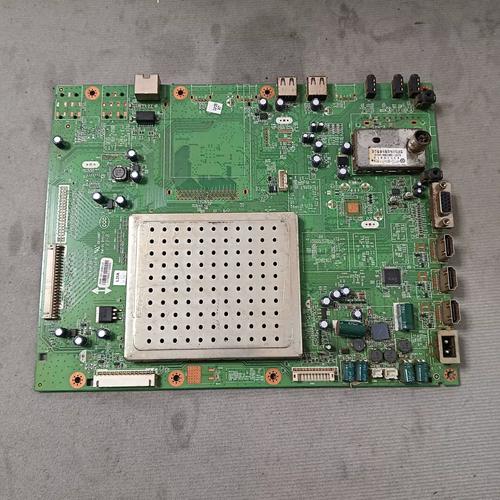

- 主要芯片: 通常采用 MST6M485RS 或 MST9U88L-LF 等主芯片方案（具体以主板实物为准）。
- 典型特征: 金属拉丝边框，底座设计,带有网络接口和USB接口。
不开机 / 指示灯不亮
这是最常见的故障,通常涉及电源板问题。
（图片来源网络，侵删）
故障现象描述
- 电视完全无反应，按下遥控器或机身电源键,屏幕和指示灯均无任何反应。
- 插上电源后，电源指示灯（通常是红色或白色）不亮。
可能原因分析
- 电源板故障: 这是最常见的原因，电源板内部的保险丝、整流桥、PWM控制器（如OB2269、NCP1397等）、开关管等元件损坏。
- 电源线问题: 电源线内部断裂或与插座/电视接口接触不良。
- 主板故障: 主板上的电源管理芯片或其外围电路短路,导致电源板进入保护状态。
维修步骤与解决方案
第一步：外部检查
（图片来源网络，侵删）
- 检查电源线是否牢固连接在墙插座和电视上。
- 更换一个确认正常的电源插座试机。
- 更换一根确认正常的电源线试机。
第二步：拆机检查电源板（核心步骤）
- 断电并放电: 拔下电源线，等待几分钟，用电容表或用大功率电阻（如5W, 1KΩ）对电源板上的大滤波电容（通常是400V左右）进行放电,以防触电。
- 目视检查: 仔细观察电源板上的元件，看是否有明显烧黑、炸裂、鼓包的电容，或者保险丝（通常为玻璃管或方形绿色贴片）是否熔断。
- 测量保险丝:
- 如果保险丝熔断，说明后级电路存在严重短路。切勿直接更换保险丝通电！ 必须先排查短路点。
- 重点检查部位:
- PFC电路: 检查PFC开关管（通常是TO-247或TO-220封装的大功率MOS管）、PFC二极管、PFC电感是否击穿短路。
- 主开关电路: 检查主开关管（同样是大功率MOS管）、初级整流桥是否击穿短路。
- 副电源电路: 检查副电源的PWM芯片及其外围电路。
- 更换损坏元件:
- 如果发现保险丝、PFC开关管、主开关管等元件损坏，需要将它们一同更换，建议使用同型号或参数相同/更高的元件，开关管的耐压值（如Vds > 600V）和电流值必须满足要求。
- 检查并更换与之相关的驱动电阻、稳压二极管等。
- 通电测试:
- 在更换完所有可疑的短路元件后，先不连接主板,只给电源板单独通电。
- 测量电源板输出的各组电压（如12V, 5V, 24V, VS/VG等）是否正常，如果电压正常且稳定,说明电源板修复成功。
- 如果电压仍然异常或无输出,则需要进一步检查PWM芯片及其外围电路。
关键点与注意事项
- 安全第一: 液电视电源板在断电后仍存有大电荷,务必先放电。
- 找到根本原因: 保险丝熔断不是“病根”，而是“结果”，必须找到导致短路的元件,否则换上新保险丝会立刻再次熔断。
- 散热: 电源板上的大功率元件工作时温度很高,维修时要注意为其留出散热空间。
开机后黑屏，但指示灯亮，或有声音
这种情况通常意味着电源板和主板基本工作正常,问题出在背光或信号处理部分。
故障现象描述
- 开机后，能听到声音（如开机音效、电台声音）,屏幕却是黑的。
- 用手电筒贴近屏幕仔细观察,能看到非常暗淡或有图像的影子。
可能原因分析
- 背光驱动板故障: 俗称“LED条”或“背光板”,负责点亮屏幕背光LED灯珠的驱动电路损坏。
- 背光LED灯珠损坏: 屏幕边缘的LED灯珠大量损坏,导致无法点亮。
- 主板故障: 主板上的背光控制信号（如PWM信号、EN使能信号）没有输出或异常。
- 逻辑板故障: 逻辑板（T-CON板）故障也可能导致黑屏，但通常会伴有图像异常或花屏,且背光可能正常。
维修步骤与解决方案
第一步：判断背光是否工作
- “手电筒”测试法: 这是最简单有效的方法，在暗环境下，打开电视，用手电筒从侧面照射屏幕，如果能看到图像轮廓，则证明主板和逻辑板输出的图像信号是正常的，问题100%出在背光系统（背光板或灯珠）。
第二步：排查背光系统
- 检查背光板供电与信号:
- 找到连接背光板的排线，通常有2-4根，分别是供电线（如24V或12V）、控制信号线（PWM, EN, ADIM等）。
- 用万用表测量背光板的供电输入端是否有电压，如果没有,检查主板上的对应电压输出点是否正常。
- 如果供电正常,则问题在背光板本身。
- 检查背光板:
- 目视检查: 查看背光板上是否有烧黑的元件、鼓包的电容。
- 测量保险丝: 背光板上通常有几路小电流的保险丝,检查它们是否熔断。
- 测量LED灯珠: 如果手头有恒流源，可以逐路测量LED灯珠串是否通路，如果没有，可以用万用表的二极管档测量每个灯珠的正反向电阻，如果某个灯珠短路或开路,会导致整串不亮。
- 修复背光板:
- 如果是保险丝熔断，通常是后级的LED灯珠短路导致，需要先找到短路的灯珠并更换,再更换保险丝。
- 如果是驱动IC（如OZ9926A、LD9925等）或其外围MOS管损坏,需要更换对应元件。
- 如果是LED灯珠损坏，需要将损坏的灯珠用同型号的替换，对于整条灯珠串损坏的情况,可以考虑更换整个LED灯条。
- 排查主板:
如果背光板的供电和信号都来自主板，且背光板本身是好的，但就是不亮，则需要测量主板输出的背光控制信号（如PWM信号）是否正常，可以用示波器观察PWM信号的波形和频率，如果信号异常,则检查主板上相关的芯片和元件。
关键点与注意事项
- 区分信号与背光: 黑屏但有声音,优先怀疑背光。
- LED灯珠测量要小心: LED灯珠对静电和电压敏感,测量时注意不要损坏好的灯珠。
- 背光板电压: 背光板的工作电压可能较高（如60-80V甚至更高）,操作时注意安全。
图像异常（花屏、白屏、图像拉丝）
这类故障通常与主板、逻辑板或屏幕本身有关。
故障现象描述
- 花屏: 屏幕上出现彩色或杂乱的横线、竖线、色块,图像不稳定。
- 白屏: 屏幕全白,但可能有声音或菜单。
- 图像拉丝: 图像边缘或整体出现类似“水波纹”或“毛刺”的干扰。
可能原因分析
- 逻辑板故障: T-CON板是驱动液晶像素的“大脑”，其上的DDR显存、LVDS发送芯片或程序出错最容易导致花屏、白屏。
- 主板故障: 主板上的视频解码芯片、内存或LVDS输出接口损坏。
- 排线问题: 连接主板和逻辑板的排线接触不良或损坏。
- **屏幕本身故障
