球差校正透射电镜（Aberration-Corrected Transmission Electron Microscope, AC-TEM）是材料科学、物理学、化学、生命科学等领域中观察和分析物质微观结构的关键设备，其通过校正透镜球差可将电子显微镜的点分辨率提升至亚埃米级别，实现原子尺度的高分辨成像与表征，目前全球球差校正透射电镜市场主要由几家国际领先品牌主导，各品牌在技术路线、性能特点及应用领域上各有优势，以下从品牌背景、核心技术、产品系列及市场应用等方面进行详细介绍。
日本电子（JEOL）是全球领先的电子显微镜制造商之一，成立于1949年，总部位于东京，在球差校正透射电镜领域，JEOL凭借其长期积累的透镜设计和制造技术，推出了多款高性能产品，其代表性型号包括JEM-ARM300F和JEM-ARM200F，均为集成了球差校正的场发射透射电镜，JEM-ARM300F采用双球差校正系统（物镜镜筒和投影镜筒），可实现原子级分辨率（点分辨率约0.16nm），并配备能量色散X射线谱仪（EDS）和电子能量损失谱仪（EELS），可同时进行形貌观察、成分分析和元素价态研究，JEOL的设备在金属材料、半导体材料、纳米材料等领域应用广泛，尤其在原子级缺陷观察和界面结构表征方面表现出色，JEOL还注重软件系统的开发，其DigitalMicrograph软件提供了强大的图像处理和数据分析功能，提升了用户操作效率。
日本电子的技术优势在于其高精度电磁透镜设计和稳定的电子光学系统,其球差校正单元采用六极校正器，通过动态调整电磁场分布实时补偿球差，确保成像质量，JEOL的设备在低加速电压（如80kV）下仍能保持高分辨率，这对 beam-sensitive 材料的观察尤为重要，在有机材料和生物样品分析中，低电压模式可有效减少电子束对样品的损伤，获得更真实的微观结构信息。
日立高新技术（Hitachi High-Technologies）同样是电子显微镜领域的重要参与者，其前身日立制作所于1940年代开始研发电子显微镜，目前球差校正透射电镜产品以HD-2700C和HF-3300为代表，HD-2700C是一款冷场发射透射电镜，配备双球差校正系统，点分辨率达0.18nm，特别适合纳米颗粒、催化剂等材料的原子尺度成像，该设备采用创新的“双偏转系统”，可实现快速切换成像模式和衍射模式，提高分析效率，HF-3300则是一款专为高分辨透射电镜（HRTEM）设计的设备，其球差校正器与CCD相机深度集成，实现了实时高分辨成像，广泛应用于半导体器件的截面分析和二维材料的结构表征。
日立高新的核心竞争力在于其电子束控制技术和探测器系统,其设备配备的“双物镜”设计，通过上下物镜的协同工作，不仅提升了分辨率，还增强了图像的衬度，日立的高角度环形暗场探测器（HAADF）具有高信噪比，可有效实现Z衬度成像，便于区分不同原子序数的元素，在半导体行业，日立的球差校正电镜被用于分析芯片中晶体管的微观结构，为先进制程的研发提供关键数据支持。

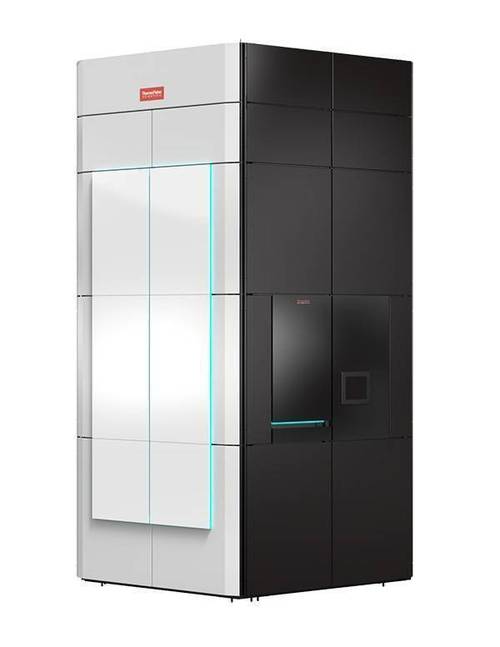

美国FEI公司（现属赛默飞世尔科技）是球差校正透射电镜领域的先驱之一，其 Tecnai系列和Titan系列在全球范围内拥有广泛应用，Tecnai Osiris是一款集成了球差校正和单色器的透射电镜，点分辨率优于0.1nm，可同时实现原子级成像和亚埃米级能量分辨率，特别适合轻元素分析和电子能量损失谱精细结构研究，Titan G2 60-300则是FEI的旗舰产品，采用五轴样品台和双球差校正系统，支持原位实验（如加热、拉伸、电化学反应），可在动态过程中观察材料的结构演变，赛默飞世尔通过整合FEI和Philips的电子显微镜技术，进一步巩固了其在高端市场的主导地位。
FEI的技术特色在于其原位实验平台和智能化控制系统,Titan系列的“环境TEM”模块允许在可控气氛或液体环境中进行观察，为催化、腐蚀、能源材料等领域的研究提供了全新工具，其“ScriptPro”自动化控制系统可实现多批次样品的无人化操作，提高了实验效率，在生命科学领域，FEI的球差校正电镜被用于冷冻电镜（Cryo-EM）技术，可解析生物大分子的高分辨率结构，推动结构生物学的发展。
德国蔡司（ZEISS）作为光学和精密仪器领域的巨头，其在电子显微镜领域的产品以Sigma系列和Libra系列为代表，Zeiss Libra 200 MC是一款配备多重球差校正系统的透射电镜，点分辨率达0.08nm，是目前分辨率最高的商用电镜之一，该设备采用“成像 Cs校正器”和“探针 Cs校正器”双系统，既可进行高分辨成像，也可实现纳米束衍射和电子能量损失谱的微区分析，Zeiss Sigma系列则主打灵活性和易用性，支持模块化配置，可根据用户需求选择不同的球差校正器和探测器组合，适合材料科学和生命科学的多样化研究需求。
蔡司的优势在于其先进的制造工艺和软件生态,其设备的电子光学系统采用有限元分析优化，确保了透镜的稳定性和精度，蔡司的“SmartSEM”软件平台集成了图像采集、数据处理和三维重构功能，支持人工智能辅助的图像分析，大幅提升了数据分析效率，在工业领域，蔡司的球差校正电镜被用于金属材料的质量控制和失效分析，为汽车、航空航天等行业提供关键的技术支持。
日本电子和日立高新还针对特定领域开发了专用型球差校正电镜,JEOL的JEM-ARM300FSC专为冷冻电镜设计，配备液氮冷却样品台，可在低温下保持生物样品的活性，实现高分辨结构解析，日立的HF-3300S则适用于半导体样品的快速分析，其“自动对焦”功能可减少人工操作误差，提高检测效率，以下是主要品牌球差校正透射电镜的性能对比：
| 品牌 | 代表型号 | 点分辨率(nm) | 球差校正系统 | 加速电压范围(kV) | 特色功能 |
|---|---|---|---|---|---|
| 日本电子 | JEM-ARM300F | 16 | 双球差校正 | 80-300 | 低电压成像，EELS集成 |
| 日立高新 | HD-2700C | 18 | 双球差校正 | 20-200 | 双偏转系统，HAADF成像 |
| 赛默飞世尔 | Titan G2 60-300 | 08 | 五轴校正 | 60-300 | 原位实验，环境TEM |
| 蔡司 | Libra 200 MC | 08 | 多重校正 | 20-200 | 三维重构，AI辅助分析 |
| 日本电子 | JEM-ARM200F | 19 | 单球差校正 | 80-200 | 经济型，适合教学和小型实验室 |
随着纳米科技的快速发展,球差校正透射电镜的需求持续增长，各品牌也在不断创新技术，球差校正电镜将朝着更高分辨率（如0.05nm以下）、更快成像速度、更强原位分析能力以及智能化操作方向发展，国产球差校正透射电镜（如中科科仪、赛默飞中国研发中心等）也在逐步崛起，通过技术引进和自主创新，打破了国际品牌的垄断，为国内科研和产业提供了更多选择。
相关问答FAQs：
-
问：球差校正透射电镜与传统透射电镜的主要区别是什么？
答：球差校正透射电镜通过引入球差校正器（如六极校正器）消除了电磁透镜的球差，可将点分辨率从传统TEM的0.2-0.3nm提升至亚埃米级别（0.1nm以下），实现原子尺度的高分辨成像，AC-TEM通常配备更先进的探测器和控制系统，支持同步的成分分析和结构表征，而传统TEM的分辨率和功能相对有限。 -
问：选购球差校正透射电镜时需要考虑哪些因素？
答：选购时需综合考虑分辨率需求（如原子级或亚纳米级）、应用领域（材料科学、生命科学或半导体工业）、原位实验需求（加热、拉伸等）、预算以及售后服务等因素，若需进行生物样品观察，应选择支持低温冷冻功能的型号；若侧重半导体分析，则需考虑设备的自动化程度和微区分析能力，品牌的技术积累和本地化服务支持也是重要考量指标。
