电路板维修的核心在于深入理解电路工作原理，只有掌握电路的信号流向、功能模块划分及关键参数，才能快速定位故障点，电路板由导电线路、绝缘基板、电子元器件（电阻、电容、集成电路等）通过焊接或组装而成，其工作原理是通过不同元器件的协同作用，实现对电信号的控制、处理和传输，在模拟电路中，三极管作为放大元件，通过基极电流控制集电极电流，实现小信号放大；而数字电路则以高低电平（0和1）为信号基础，通过逻辑门电路（与门、或门、非门等）实现逻辑运算。

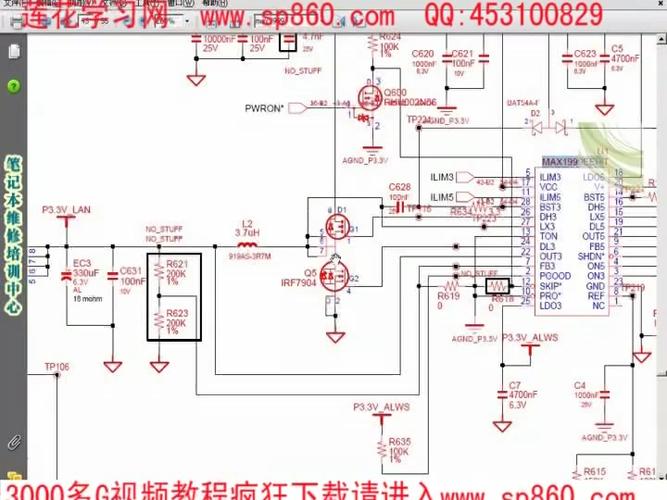

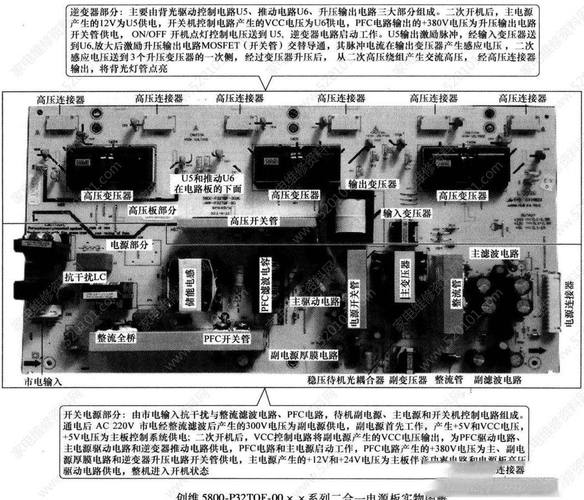

电路工作原理的分析需从整体到局部逐步拆解，应明确电路板的主要功能，如电源板负责电压转换与稳压，控制板负责信号处理与指令输出，根据功能划分模块，如电源模块通常包括整流电路（将交流电转换为直流电）、滤波电路（滤除纹波电压）、稳压电路（如线性稳压器LDO或开关稳压器，输出稳定的直流电压），以常见的5V电源模块为例，交流220V电压经变压器降压后，通过整流桥（由四个二极管组成）转换为脉动直流，再经电容滤波后，由LM7805稳压芯片输出稳定的5V电压，此时需测量输入端电压、输出端电压及稳压芯片的压差（输入与输出电压差），若输出电压异常，需检查整流桥是否击穿、滤波电容是否失效（容值减小或漏电）、稳压芯片是否损坏。
对于数字电路模块，如微控制器（MCU）最小系统，包括电源电路、时钟电路、复位电路和I/O接口电路，电源电路为MCU提供稳定的3.3V或5V工作电压；时钟电路由晶振和负载电容组成，为MCU提供工作时钟信号（如11.0592MHz）；复位电路确保MCU上电或复位时处于初始状态，若MCU无法工作，需先用万用表测量电源电压是否正常，再用示波器检查时钟信号是否存在（波形应为规则的方波），最后检查复位信号是否为低电平（复位瞬间）或高电平（正常工作状态），若时钟信号异常，可能是晶振损坏或负载电容容值偏移；若复位信号持续为低电平，则需检查复位电路中的电容、电阻或复位芯片是否短路。
在维修过程中，元器件的故障特性是关键判断依据，电阻类故障多表现为开路（阻值无穷大）或阻值变化（如精密电阻因过热导致阻值漂移）；电容类故障常见为漏电（绝缘电阻减小）、击穿（短路）或容值失效（电解电容干涸）；二极管和三极管故障多为PN结击穿（短路）或开路；集成电路故障则可能表现为某引脚电压异常、输入输出信号逻辑错误或芯片发热严重，维修时，需结合电路原理图，通过测量关键点电压、波形或电阻值，对比正常参数范围，逐步缩小故障范围，在开关电源维修中，若输出电压偏高，可能反馈电路（如光耦、误差放大器）失效,导致PWM控制器输出占空比过大。
焊接质量也是电路板维修的常见问题，如虚焊、冷焊或焊盘脱落，可能导致接触不良或信号传输中断，可通过放大镜观察焊点，或用万用表测量通断来判断，对于多层板，还需注意内层线路是否断裂,需借助专业设备检测。
相关问答FAQs：
-
问：电路板维修时，如何快速判断是电源模块故障还是负载电路故障？
答：可采取“断开法”，即断开负载电路，测量电源模块输出电压是否恢复正常，若电压恢复正常，则故障在负载电路；若电压仍异常，则故障在电源模块，若5V电源输出仅为2V，断开负载后电压升至5V，说明负载存在短路或过载现象，需逐一排查负载元器件是否击穿。 -
问：维修时发现集成电路某个引脚电压异常，是否可以直接判定芯片损坏？
答：不一定，需结合电路原理分析：首先检查该引脚的外围电路（如上拉/下拉电阻、滤波电容）是否正常，再检查输入信号是否满足要求（如MCU的引脚需先有正常的时钟和复位信号才能工作），若外围电路及输入信号均正常，而输出信号仍异常，才可初步判定芯片损坏,必要时可替换芯片验证。
